Návod k obsluze systému SPRAYER-Controller 3.0HledatObsahHome


Zadání geometrie postřikovače

Geometrie postřikovače zahrnuje celou řadu parametrů, které popisují rozměry vašeho stroje.
Na základě nastavení geometrie postřikovače má software přesné informace o tom, jak dlouhý a jak široký je stroj a kde se nacházejí jednotlivé sekce.


Parametry geometrie trysek
Při nastavování geometrie trysek musíte změřit tyto odstupy:
CRP – bod připojení nebo bod, od kterého se měří rozměry. U samojízdných postřikovačů to může být poloha GPS přijímače, u přídavných nebo připojených postřikovačů je to bod ukotvení nebo připojení.
DRP – bod otáčení postřikovače nebo bod, na kterém se dotýká země.
ERP – poloha trysek.



Postup



1.
Přejděte na obrazovku „Geometrie“:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter >  FS_JR3_Zurück und Weiter >  FS_JR3_Zurück und Weiter >  FS_JR3_Geometrie

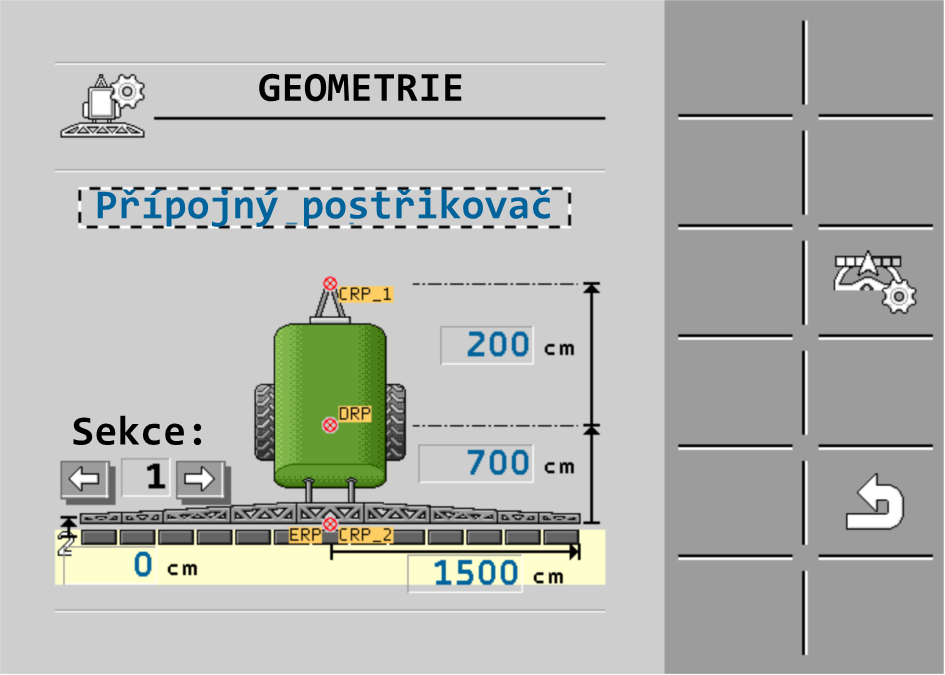

Zobrazí se následující obrazovka:

2.
V nejvyšším poli vyberte typ postřikovače.
Zobrazí se obrázek postřikovače.
3.
Změřte vzdálenosti uvedené na obrázku.
4.
Zadejte změřené vzdálenosti.
