Sklopení a vyklopení ramen

Touto funkcí se sklápí a vyklápí ramena postřikovače.


Ovládání závisí na těchto faktorech:
Počtu sklopených a vyklopených částí ramen.
Způsobu zamknutí ke sklopení a vyklopení ramen.
Typu postřikovače.



Cesta



Na obrazovku s touto funkcí se dostanete takto:


 FS_JR3_Klappung-Menü


Provedení ramen

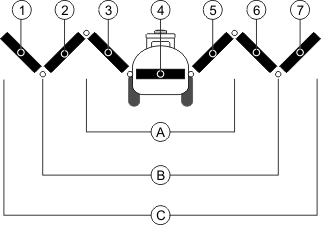

Následující obrázek uvádí provedení ramen a způsob pojmenování jednotlivých částí ramen. Na obrázku je zobrazen postřikovač se sedmimístnými rameny, ovšem platí také pro menší ramena.
Části ramen u postřikovače
 A
Trojdílná ramena
 3
Část ramen: Uvnitř vlevo
 B
Pětidílná ramena
 4
Část ramen: Nepohyblivá část
 C
Sedmidílná ramena
 5
Část ramen: Uvnitř vpravo
 1
Část ramen: Venku vlevo
 6
Část ramen: Uprostřed vpravo
 2
Část ramen: Uprostřed vlevo
 7
Část ramen: Venku vpravo



Zobrazení



Obrazovka

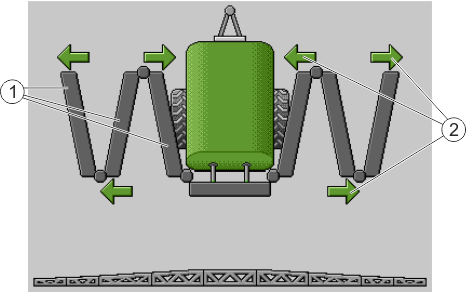

Zobrazení ramen na obrazovce „OTEV./ZAVIR. RAMEN“
 1
Vyklopitelné části ramen
 2
Symbol: Část ramen se vyklopí nebo sklopí
Šipky se zobrazují u sklopitelných částí ramen a uvádí směr pohybu.


Symbol
Význam
 SY_Hubmastsensor
Ramena se nachází ve výšce snímače zdvižné tyče. Předpoklad: Je namontován snímač zdvižné tyče.


Funkční symboly


Na následujícím obrázku vidíte, jak jsou na funkčních symbolech zobrazena sedmidílná ramena.
 1
Směrové šipky
Šipka směrem dovnitř znamená: Sklopení
Šipka směrem ven znamená: Vyklopení
 2
Šedé části ramen se nesklápí ani nevyklápí pomocí tohoto funkčního symbolu
 3
Bílé části ramen se sklápí nebo vyklápí pomocí tohoto funkčního symbolu


Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka:


Funkce
Trojdílná ramena
Pětidílná ramena
Sedmidílná ramena
Sklopit ramena symetricky uvnitř
 FS_JR3_3 TLG - Einklappen
 FS_JR3_5 TLG - Einklappen Innen Sym
 FS_JR3_Einklappen 1
Vyklopit ramena symetricky uvnitř
 FS_JR3_3 TLG - Ausklappen
 FS_JR3_5 TLG - Ausklappen 1
 FS_JR3_Ausklappen 1
Sklopit ramena symetricky uprostřed

 FS_JR3_5 TLG - Einklappen 2
 FS_JR3_Einklappen 2
Vyklopit ramena symetricky uprostřed

 FS_JR3_5 TLG - Ausklappen Mitte Sym
 FS_JR3_Ausklappen 2
Vyklopit ramena ven vlevo


 FS_JR3_7 TLG - Ausklappen Links 3
Vyklopit ramena ven vpravo


 FS_JR3_7 TLG - Ausklappen Rechts 3
