Geometrie postřikovačů se dvěma jobrechnery

Musíte změřit a zadat tyto vzdálenosti:

▪: V hlavním pracovním počítači: Vzdálenosti mezi hlavními rameny, nápravou a přípojným bodem.

▪: V doplňkovém pracovním počítači: Vzdálenost mezi hlavními rameny (CRP_2) a doplňkovými rameny.

U systémů s jednostranně vyklopitelnými doplňkovými rameny musíte navíc zadat vzdálenost DRP_Y:

▪: Ramena se nachází na levé straně: 0cm

▪: Ramena na pravé straně: Pracovní záběr ramen v cm

Postup

Takto zadáte geometrii postřikovače v hlavním pracovním počítači:

þ: V hlavním pracovním počítači jste stanovili druhý konektor.

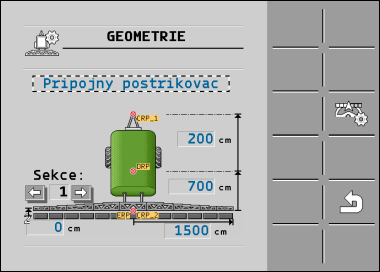

1.: Přejděte na obrazovku „Geometrie“ v aplikaci hlavního pracovním počítači:
> > > >

⇨: Zobrazí se následující obrazovka:

⇨: Na obrázku uvidíte dva červené body: CRP_1 - přípojný bod; DRP - náprava; CRP_2 - pracovní bod hlavních ramen. Z tohoto bodu musíte také později změřit vzdálenost k druhým ramenům.

2.: Na řádku nad nákresem nastavte vhodný typ postřikovače.

3.: Zadejte naměřené hodnoty.

Postup

Geometrii postřikovače zadáte v hlavním pracovním počítači takto:

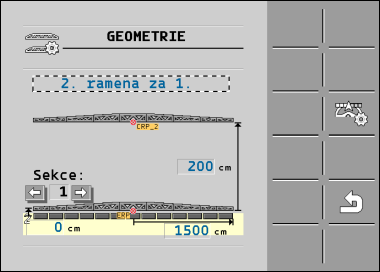

1.: Přejděte na obrazovku „Geometrie“ v aplikaci doplňkového pracovního počítače:
> > > >

⇨: Zobrazí se následující obrazovka:

⇨: Červený bod CRP_2 označuje první ramena.

2.: V řádku nad nákresem vyberte, zda se druhá ramena nachází před nebo za prvními rameny (při pohledu ve směru jízdy): „2. ramena za 1.“ nebo „2. ramena před 1.“

3.: Změřte a zadejte vzdálenost mezi CRP_2 a druhými rameny (ERP).
