Zrcadlové naklonění ramen při otáčení

Tato funkce vás bude podporovat při práci ve svažitém terénu.



Způsob fungování

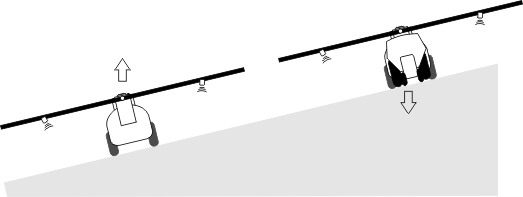

Při práci ve svahu jsou ramena nakloněna. Funkce si uloží úhel naklonění.
Po otáčecím manévru, když postřikovač jede v opačném směru, se uplatní stejný úhel naklonění.


Při otáčení v kopci můžete stisknout klávesu, kterou sklopíte ramena do opačného směru.



Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka:

Funkční symbol
Význam
 FS_JR3_Hang spiegeln
Aktivuje funkci. Při každém stisknutí se změní cílová poloha ramen (bílé šipky).
 FS_JR3_Neigen nach rechts  FS_JR3_Neigen nach links
Nakloní ručně ramena. Stisknutím se zrcadlové naklonění ve stejném úhlu automaticky ukončí.




Zobrazení

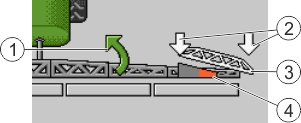

Když je tato funkce aktivní, je aktuální nastavení zobrazeno na pracovní obrazovce nad rameny.
 1
Aktuální směr pohybu ramen.
 3
Aktuální poloha ramen.
 2
Cílová poloha ramen.
 4
Aktuální úhel senzoru úhlu na válci naklonění.

Podle konfigurace se mohou objevit následující symboly:

Příklady
Symbol
Význam
 SY_Hang waagerecht_Pfeile nach unten
Bílé šipky: Cílová poloha je vodorovná.
Senzor úhlu: Bylo dosaženo vodorovné polohy.
 SY_JR3_Hang R_keine Pfeile
Ramena jsou nakloněna doprava. Funkce je deaktivována.
 SY_JR3_Hang R_Pfeile L runter Pfeil R hoch
Ramena jsou nakloněna doprava. Naklonění má však proběhnout automaticky doleva. Systém pohne rameny tímto směrem.
Aktuální poloha: Ramena jsou nakloněna doprava
Cílová poloha: Nakloněna doleva.
Zrcadlení naklonění podle svahu: aktivováno
 SY_JR3_Hang_Zwei Pfeile nach Unten
Ramena jsou nakloněna doprava. Mají se však automaticky pohnout do vodorovné polohy. Systém pohne rameny tímto směrem.



Postup



þ
Nakalibrovali jste senzor úhlu válce naklonění (senzor úhlu naklonění).
1.
Zajeďte postřikovačem napříč ke svahu.
2.
Nastavte ramena paralelně se svažitým terénem.
3.
 FS_JR3_Hang spiegeln – stiskněte v souvrati před otáčecím manévrem.
Uloží se aktuální úhel.
 SY_JR3_Hang_Zwei Pfeile nach Unten - Zobrazí se dvě bílé šipky ukazující směrem dolů.
Systém uvede ramena do vodorovné polohy.
Během pohybu ramen je na pracovní obrazovce zobrazena zelená šipka.
Když jsou ramena vodorovná, je zobrazen symbol  SY_Hang waagerecht_Pfeile nach unten.
4.
Otočit, až když budou ramena ve vodorovné poloze.
5.
 FS_JR3_Hang spiegeln - Stiskněte jednou po otáčecím manévru.
Jobrechner bude naklánět ramena do opačného směru, dokud nebude na druhé straně dosaženo uloženého úhlu.
Během pohybu ramen je na pracovní obrazovce zobrazena zelená šipka.
Funkce bude vypnuta, pokud ručně změníte naklonění ramen.
