Bedienungsanleitung - Pracovní obrazovka

Pracovní obrazovka se zobrazí vždy při práci a informuje o stavu postřikovače.

Pracovní obrazovka je rozdělena do více částí. V každé části mohou být zobrazeny informace o určitých tématech.

Výrobce postřikovače může tyto jednotlivé části v rámci konfigurování jobrechneru pro konkrétní model postřikovače změnit. Proto je na následujícím snímku znázorněn jen přehled ve standardní verzi.

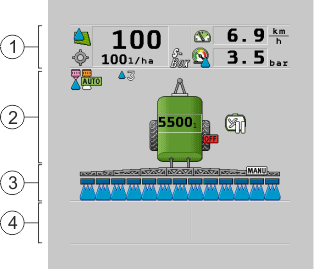

Části pracovní obrazovky

	Část „dat postřikování“		Část „ramena“
	Symboly na obrazu stroje		Symboly vedle obrazu stroje

V následujících kapitolách se dovíte, které informace se v těchto oblastech zobrazují.

Funkční symboly na pracovní obrazovce

Vedle pracovní obrazovky jsou zobrazeny funkční symboly, prostřednictvím kterých realizujete jednotlivé funkce. Jejich poloha a ovládání závisí na typu terminálu ISOBUS.

V níže uvedené tabulce vidíte význam funkčních symbolů na pracovní obrazovce.

Funkční symbol	Funkce
	Otevře obrazovku „Vysledky“.
	Otevře obrazovku „Data stroje“.
	Otevře obrazovku „Plneni“.
	Otevře obrazovku „Otev./zavir. ramen“.
	Mění mezi ruční a automatickou regulací vystřikovaného množství.
	Otevře obrazovku s doplňkovou funkcí.
	Spustí a vypne řízení oje (nebo řízení otočného čepu nápravy).
	Mění mezi dvěma rovinami symbolů.
	Zobrazí další stranu s funkčními symboly.
