Návod k obsluze systému SPRAYER-Controller 3.0HledatObsahHome

Nakonfigurování jobrechneruKalibrace průtokoměruKalibrace průtokoměru pomocí obsahu nádrže


Kalibrace průtokoměru pomocí obsahu nádrže



Způsob fungování


Při této metodě kalibrace se během určité doby vystříká větší množství vody z nádrže.
Po tuto dobu měří průtokoměr impulsy.
Po vystříkání musíte zadat množství vystříkané vody.
Počítač vypočte potom počet impulsů na litr.


VAROVÁNÍ
Postřikovací přípravek nebo zbytky postřikovacího přípravku
Nebezpečí otravy nebo poleptání
1.
Před kalibrací vyčistěte důkladně nádrž na rozstřikovanou kapalinu. Postřikovač je třeba zcela zbavit postřikovacích přípravků i jejich zbytků.
2.
Při kalibrování používejte výhradně čistou vodu.
3.
Používejte ochranné vybavení podle platných předpisů.



Postup



þ
Všechny sekce jsou zapnuty.
þ
Je aktivován ruční režim (v oblasti „dat postřikování“ pracovní obrazovky se zobrazí symbol  SY_JR3_Regelung manu).
þ
Nádrž je naplněna čistou vodou. Budete potřebovat několik set litrů čisté vody.
þ
Máte možnost zvážit celé tažné i tažené vozidlo nebo změřit množství rozprášené vody jiným způsobem.
þ
Čerpadlo je zapnuté.
1.
Zajistěte splnění všech předpokladů.
2.
Zvažte nádrž.
3.
Přejděte na obrazovku „KALIBRACE“:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

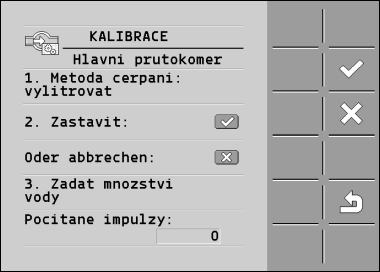

Zobrazí se tato obrazovka:

4.
 FS_JR3_Tankmethode - Vyberte metodu nádrže.
⇨
Zobrazí se tato obrazovka:

5.
 FS_JR3_Regelung EIN AUS - Spusťte rozprašování.
⇨
Při rozprašování se na obrazovce „KALIBRACE – Hlavní průtokoměr“ bude počítat počet impulzů.
6.
Rozprašte několik set litrů. Nenechejte nádrže zcela vyprázdnit. Tím zabráníte tvorbě vzduchových bublin a následnému zkreslení výsledku.
7.
 FS_JR3_Regelung EIN AUS - Zastavte rozprašování.
⇨
Rozprašování se zastaví.
⇨
Na obrazovce se nebudou počítat impulzy.
8.
 FS_JR3_OK - Zastavte kalibraci.
9.
Zvažte nádrž.
10.
Zadejte rozprašované množství v litrech na řádku „Zadání množství vody“.
11.
 FS_JR3_Zurück einfach - Opusťte obrazovku.
⇨
Nakalibrovali jste průtokoměr metodou nádrže.
