Kalibrace průtokoměru metodou trysky
Při kalibraci průtokoměru metodou trysek stanovíte průměrné množství kapaliny rozprašované tryskou za určitou dobu.
Způsob fungování
Při kalibrování touto metodou musíte přes celý pracovní záběr rozprášit čistou vodu a změřit pohárkem rozprašované množství u různých trysek.
Průtokoměr bude během tohoto času počítat impulzy.
Jakmile dokončíte rozprašování, musíte zadat, kolik vody bylo průměrně rozprášeno jednou tryskou za minutu.
Počítač pak stanoví počet impulzů na jeden litr.
Postup
- þ
- Připravili jste si měřicí pohárek, kterým budete měřit rozprašované množství.
- þ
- Připravili jste si stopky, kterými odpočítáte přesně jednu minutu.
- þ
- Jsou předvybrány všechny sekce a postřikovač může rozprašovat po celém pracovním záběru.
- þ
- Nádrž je naplněna čistou vodou.
- þ
- Nastavený pracovní záběr je správný.
- þ
- Počet trysek na jednu sekci a počet sekcí je uveden správně.
- 1.
- Zajistěte splnění všech předpokladů!
>
>
>
- Vyberte metodu trysek.
- ⇨

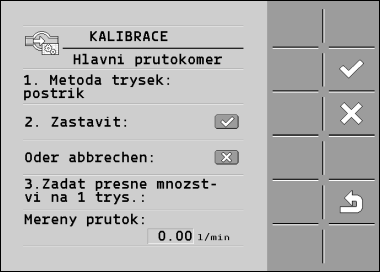

- Na řádku „Mereny prutok“ se zobrazí aktuální průtok.
- Spusťte rozprašování.- 5.
- Běžte k trysce a připraveným měřicí pohárkem pomalu sbírejte rozprašovanou vodu po dobu 60 sekund.
- 6.
- Napište si, kolik vody bylo rozprášeno.
- 7.
- Zopakujte poslední dva kroky u více trysek.
- 8.
- Vypočítejte a zapište si průměr z více měření.
- ⇨
- Rozprašování se zastaví.
- Zastavte kalibraci.- ⇨
- Na řádku „3. Zadejte přesné množství na jednu trysku“ se zobrazí zadávací pole.
- 11.
- Zadejte do tohoto pole průměrné rozprášené množství v litrech.
- Opusťte obrazovku.- ⇨
- Bude aktualizována hodnota parametru „Impulzy hlavni tok“.
- ⇨
- Nakalibrovali jste průtokoměr metodou trysek.
