Konfigurace krajních trysek

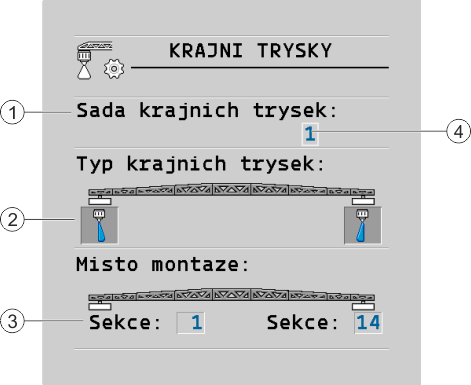

Obrazovka pro konfiguraci krajních trysek
 1
Parametr „Sada krajnich trysek“
 4
Aktuálně vybraný pár krajních trysek
 2
Krajní trysky vlevo a vpravo


 3
Místo montáže levé a pravé krajní trysky




Parametr „Sada krajnich trysek“
Prostřednictvím parametru „Sada krajnich trysek“ můžete definovat až tři sady krajních trysek. Pro každou sadu můžete dále definovat místo montáže a symbol, který je vhodný pro pracovní obrazovku.


Význam symbolů
Symbol
Význam
 SY_RD_keine Düse
Bez trysky
 SY_RD_Kantendüse L
Okrajová tryska
 SY_RD_Weitwurfdüse L
Tryska s dalekým dosahem



Postup



Takto provedete konfiguraci režimů krajních trysek:
1.
Otevřete obrazovku nastavení krajních trysek:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter >  FS_JR3_Randdüsen-Einstellungen

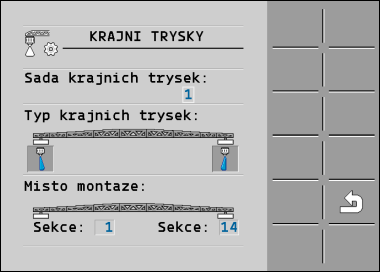

Zobrazí se tato obrazovka:
 MA_JR3_Randdüsenmodus
2.
Na řádku „Sada krajnich trysek“ nastavte, pro jakou sadu krajních trysek chcete nastavení provést. Například „2“:
Na obrazovce se zobrazí uložená nastavení.
3.
Vyberte jeden ze symbolů trysky pod symbolem ramen.
4.
Vyberte požadovaný typ krajní trysky.
Zobrazí se alarmové hlášení. Toto hlášení vás informuje, že je třeba restartovat jobrechner, aby byly změny účinné. Jobrechner však ještě nerestartujte, ale dokončete nejprve všechna nastavení.
5.
V oblasti „Misto montaze“ zadejte, na kterých sekcích budou krajní trysky osazeny.
6.
Restartujte jobrechner.
