Řízení připojeného zařízení proti svahu

Při práci ve svahu můžete použít funkci „Rizeni proti svahu“.



Způsob fungování



Pokud aktivujete funkci „Rizeni proti svahu“, můžete odsadit stopu připojeného zařízení doleva nebo doprava. Směr, kterým bude stopa odsazena, závisí na tom, zda svah vlevo nebo vpravo před strojem stoupá nebo klesá.


Cílem funkce „Rizeni proti svahu“ je zabránit šikmému směru zpracovávání při práci s připojeným zařízením ve svahu.


Řízení připojeného zařízení proti svahu
 1
Bez systému TRAIL-Control
 3
Systém TRAIL-Control s řízením otočným čepem
 2
Systém TRAIL-Control s řízením ojí

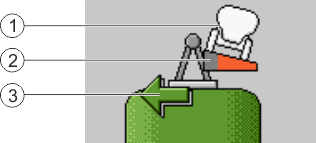

Řízení proti svahu
 1
Směr náklonu
 2
Stupeň náklonu. Měřeno senzorem náklonu.
Na rovném terénu se zde musí zobrazit symbol  SY_JR3_Gegen Hang_Eben, když je funkce aktivní. Pokud se tak nestane, není senzor náklonu nakalibrován.
Senzor náklonu se kalibruje během kalibrování systému TRAIL-Control. Pokud je třeba nakalibrovat senzor náklonu, zopakujte kalibraci.
 3
Směr řízení systému. Během jízdy řídí systém připojené zařízení proti svahu tak dlouho, dokud nedosáhne požadovaného úhlu. Poté šipka zhasne.



Postup



Takto aktivujete funkci „Rizeni proti svahu“:
1.
Přejděte na obrazovku „TRAIL-Control“:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Achslenkung-Einstellungen
nebo
 FS_JR3_Einstellungn-Menü >  FS_JR3_TC-DL Einstellungen
2.
 TC_JR3_ASL_Gegen Hang - Aktivujte nebo deaktivujte funkci:
Na obrazovce vidíte, zda je funkce aktivní:
 SY_Hang-Gegenlenkung ON - Funkce je aktivována
 SY_Hang-Gegenlenkung OFF - Funkce je deaktivována


Používání řízení proti svahu v automatickém režimu

Pokud pracujete v automatickém režimu, bude se připojené zařízení řídit automaticky.



Postup



V automatickém režimu řídíte proti svahu takto:
þ
Připojené zařízení je vybaveno senzorem náklonu.
þ
Senzor náklonu byl připojen při kalibraci systému TRAIL-Control. Poloha senzoru se od té chvíle nezměnila.
þ
Aktivní je automatický režim.
þ
Funkce „Rizeni proti svahu“ je aktivována.
þ
Vozidlo s připojeným zařízením se pohybuje ve svahu.
1.
 FS_JR3_DL_Nach links,  FS_JR3_DL_Nach rechts nebo  FS_JR3_Achsschenkel nach links,  FS_JR3_Achsschenkel nach rechts - Řiďte vozidlo ručně do správné polohy za traktorem.
Na pracovní obrazovce se zobrazí symbol  SY_JR3_Gegen Hang_Neigung L. Červená barva značí požadovanou polohu senzoru úhlu na oji.
S každou aktivací funkčního symbolu se trojúhelník zabarví více nebo méně červeně.
Systém TRAIL-Control se bude pokoušet řídit připojené zařízení do této polohy, dokud opět ručně neupravíte polohu.
2.
Po otočení, když se svah bude nacházet na druhé straně připojeného zařízení, se zkopíruje úhel na druhé straně.



Používání řízení proti svahu v ručním režimu

V ručním režimu musíte připojené zařízení řídit proti svahu ručně. Přitom můžete sami rozhodnout, zda má připojené zařízení jet ve stopě traktoru, nebo pracovat odsazeně.
