Bedienungsanleitung - Oblast zobrazení ramen

Na zobrazení ramen naleznete následující informace:

▪: Počet sekcí

▪: Jaké sekce jsou předem vybrány nebo vypnuty

▪: Které sekce stříkají

Zobrazení

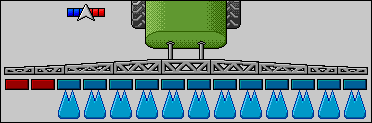

Níže uvedené grafiky uvádí, jak mohou vypadat sekce v oblasti zobrazení ramen:

Sekce 1 a 2 jsou zavřeny a deaktivovány.

Sekce 1 a 2 jsou zavřeny. Všechny ostatní sekce jsou otevřeny a rozstřikují.

Pokud je aktivní Section Control, zobrazí se navíc modro-červený symbol Section Control.

Pokud nelze Section Control použít, je tento symbol červený.

Každý čtyřúhelník pod symbolem ramen odpovídá jednomu ventilu sekcí.

Stavy sekcí

Obrázek	Stav ventilu sekcí	Stav regulačního/hlavního ventilu
	zavřený ventil	zavřený ventil
	otevřený ventil	zavřený ventil
	otevřený ventil	otevřený ventil
	zavřený ventil	otevřený ventil
	Sekce je trvale deaktivována

Pokud se sekce spínají automaticky pomocí Section Control, je třeba zajistit, aby nebyly deaktivovány přes skříňový rozvaděč (S box) ani joystick. V tomto případě by byla sekce označena červeným křížkem a zůstala by zavřená.

Stavy sekcí s aplikací Section Control a S boxem

Obrázek	Stav zadaný aplikací Section Control	Stav regulačního/hlavního ventilu	Stav přes S box nebo joystick
	otevřený ventil	otevřený ventil	zavřený ventil
	otevřený/zavřený ventil	zavřený ventil	zavřený ventil

Na postřikovačích s funkcí EDS (spínání samostatných sekcí, zkratka převzata z němčiny) neexistují žádné ventily sekcí. Sekce zahrnuje více trysek, které jsou spínány moduly EDS. Symbol sekce je rozdělen do více segmentů. Každý segment odpovídá jedné trysce.

Stavy sekcí s EDS

Obrázek	Tryska A	Trysky B, C, D
	otevřená tryska	zavřená tryska
