Před nákupem trysek – kontrola možného rozprašovaného množství

Aby bylo možné bezstupňově vyměnit trysky v režimu Vario, musí být zajištěn přesah pásem výkonu namontovaných trysek. To znamená, že musí být možné vybrat u každého tlaku vhodnou trysku. Současně je třeba vybrat takové trysky, které umožní všechna rozprašovaná množství, která lze postřikovačem rozprašovat.

Při výběru trysek dbejte na toto:

▪: V režimu Vario musí jobrechner umět aktivovat každou samostatnou trysku a kombinaci trysek.

▪: Výběr trysek ovlivní možná rozprašovaná množství a pracovní rychlosti. Abyste mohli funkci Vario používat, musí být tyto tři parametry vzájemně sladěny.

▪: V režimu Vario musí být možné rozprašovat v těchto množstvích: od nejnižšího rozprašovaného množství při používání nejmenší trysky při nejnižším tlaku, až po nejvyšší rozprašované množství při současném používání všech trysek při nejvyšším tlaku.

Při výběru trysek vám pomůže grafika uvedená v aplikaci jobrechneru. Tato grafika uvádí pásma výkonu vybraných trysek. Před objednáním trysek tak můžete zkontrolovat každou kombinaci trysek.

Postup

Zjistíte zde, zda je naplánovaná kombinace trysek ta správná.

1.: Aktivujte režim Vario.

2.: Na obrazovce „Sdruzene trysky“ nastavte požadované trysky.

3.: - Aktivujte Asistenta trysek.

4.: V Asistentovi trysek zadejte požadované tlakové pásmo a pracovní rychlost.

5.: - Zobrazte možná rozprašovaná množství. Na obrázcích pod tímto hlavním návodem k postupu naleznete vysvětlení k danému zobrazení.

6.: Namontujte jen trysky, které prošly kontrolou jobrechneru a jejichž konfigurace nevedla k chybovému hlášení.

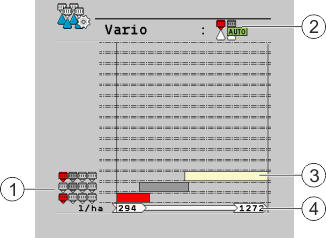

Možné oblasti trysek pro trysky červené a šedé, v tlakovém pásmu 2-6 barů

	Zde vidíte, pro kterou kombinaci trysek platí lišta.		Lišta s požadovaným rozprašovaným množstvím. Lišta vždy začíná u nejnižšího a končí u nejvyššího tlaku.
	Aktuální stav funkce. Zde: Je aktivován režim Vario.		Minimální a maximální požadovaná hodnota pro všechny kombinace trysek.

Pokud existují rozprašovaná množství, která nejsou u dané kombinace trysek možná, bude ukazatel blikat červeně/žlutě:

Možné oblasti trysek pro trysky červené a zelené, v tlakovém pásmu 1-6 barů

Ukazatel bliká žlutě/červeně. Rozprašovaná množství v blikající oblasti nelze s vybranými tryskami realizovat.

V mnoha případech se k ochraně rostlin v režimu Vario používají 3 trysky, přičemž čtvrtá tryska je z režimu Vario vyloučena a lze ji aktivovat jen ručně u aplikace tekutého hnojiva.

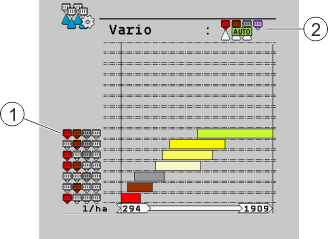

Vario se čtyřnásobným nosičem trysek. Fialová tryska je vyloučena.

Rozprašovaná množství se počítají bez zohlednění fialové trysky.

Fialová tryska je vyloučena z režimu Vario.

V režimu Výběru jsou sice uvedena možná rozprašovaná množství, není však nutné použít kombinaci s přesahem.
