Ovládání krajních trysek

 JR3_Randdüsen in der Arbeitsmaske

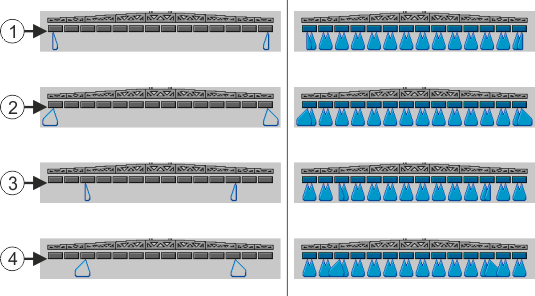

Krajní trysky na pracovní obrazovce: Vlevo před rozprašováním; Vpravo během rozprašování
 1
Okrajové trysky u sekce 1 a 14
 2
Trysky s dalekým dosahem u sekce 1 a 14
 3
Okrajové trysky u sekce 3 a 12
 4
Trysky s dalekým dosahem u sekce 3 a 12


Funkční symbol
Význam
 FS_JR3_RD_Kant AN AUS L  FS_JR3_RD_Kant AN AUS R
Aktivujte a deaktivujte okrajové trysky vlevo a vpravo
 FS_JR3_RD_Weit AN AUS L  FS_JR3_RD_Weit AN AUS R
Aktivujte a deaktivujte trysky s dalekým dosahem vlevo a vpravo



Postup



Takto se ovládají krajní trysky:
1.
Zastavte rozprašování.
2.
Přejděte na doplňkové obrazovky:
 FS_JR3_Weiter
⇨
Na obrazovce se musí zobrazit funkční symboly, které slouží k ovládání krajních trysek.
3.
Aby se zobrazily na obrazovce, stiskněte funkční klávesy krajních trysek.
⇨
Pod symbolem ramen se zobrazí kužel rozprašování krajních trysek. Symboly slouží pouze k zobrazení pozice krajních trysek.
