Asistent trysek

Asistent trysek má tento úkol:
▪
vidíte v něm, jaký vliv má typ trysky na možné rozprašované množství a rychlost.
▪
Musíte zde správně vybrat osazený typ trysky.
▪
Můžete zde změnit požadovanou hodnotu.


Funkční symbol
Význam
 FS_JR3_Taschenrechner wechseln
Přejde k vypočítaným datům

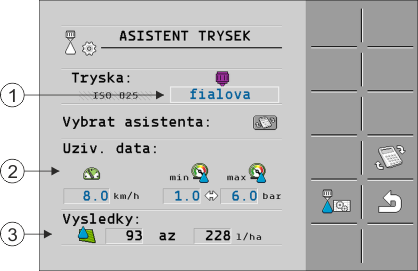

 Düsenassistent 1
Zjištění možných rozprašovaných množství
 1
Vybraná tryska
 2
Sem můžete zadat:
- požadovanou pracovní rychlost
- optimální tlak trysky
 3
Zde vidíte, jaká rozprašovaná množství jsou možná u této trysky v nastavené pracovní rychlosti.

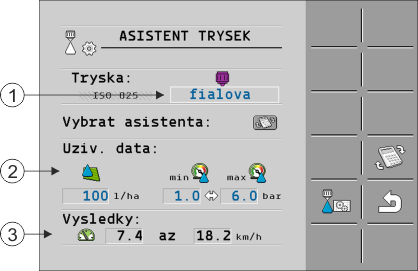

 Düsenassistent 2
Stanovení vhodných trysek
 1
Vybraná tryska
 2
Sem můžete zadat:
- požadované rozprašované množství. Toto množství bude převzato přímo z parametru „Pozadovana hodnota“.
- optimální tlak trysky
 3
Zde vidíte, u jaké rychlosti je dosažitelné toto rozprašované množství.



Postup



Takto spočítáte, jakých rozprašovaných množství lze u daného tlaku dosáhnout jednou tryskou:
1.
Běžte na obrazovku „Asistent trysek“:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Stiskněte, aby se v oblasti „Uziv. data“ zobrazil symbol rychlosti  Geschwindigkeit.
3.
Pro výběr trysky vyberte pole s barvou trysky.
⇨
Seznam obsahuje všechny normové trysky a čtyři místa na konfiguraci vlastních trysek.
4.
V poli  Geschwindigkeit zadejte požadovanou pracovní rychlost.
5.
V oblasti  SY_JR3_Druckbereich nastavte optimální tlakové pásmo, které při použité trysce umožní docílit požadované velikosti kapky. Tuto hodnotu naleznete v datovém listu k trysce.
⇨
Upozornění: Tlakové pásmo, které je zde nastaveno, se nepřevezme pro rozprašování. Při práci musíte sami zajistit, aby postřikovač fungoval v požadovaném tlakovém pásmu.
⇨
V oblasti „Vysledky“ jsou zobrazena možná rozprašovaná množství.
Pokud by vypočítané rozprašované množství bylo příliš velké nebo malé:
▪
Změňte pracovní rychlost.
▪
Namontujte jiné trysky. Proveďte výpočet pro novou barvu trysky.



Postup



Výpočet můžete také provést pomocí požadovaného rozprašovaného množství:
1.
 FS_JR3_Taschenrechner wechseln - Stiskněte, aby se v oblasti „Uziv. data“ zobrazil symbol  Istwert.
2.
V poli  Istwert zadejte požadované rozprašované množství.
3.
Zadejte tlakové pásmo pro barvu trysky.
4.
V oblasti „Vysledky“ vidíte, u jaké rychlosti dosáhnete rozprašovaného množství.
