Hlavní systém - MAXI

Systém je rozšířitelný. V základní variantě zahrnuje jobrechner, který je připojen k rozdělovači signálu a zásuvce ISOBUS pro zařízení traktoru.
 Hauptsystem_V2

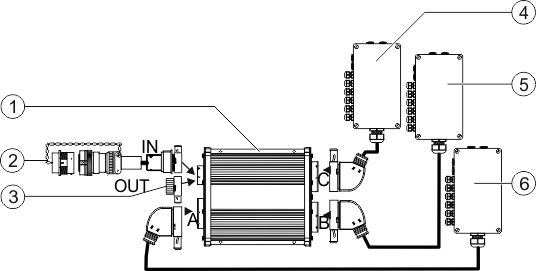

Hlavní systém ve variantě MAXI 3.0
 1
ISOBUS-Jobrechner SPRAYER-Controller MAXI 3.0
30303187
 2
Připojovací kabel jobrechneru k ISOBUS
Připojení do zásuvky ISOBUS zařízení
Délka kabelu – artiklové číslo:
1 m - 3030314301
2,5 m - 3030314601
4 m - 3030314401
5,5 m - 3030314801
6,5 m - 3030314001
8,5 m - 3030314201
11 m - 3030314101
14 m - 3030314701
 3
Vodní a protiprachová krytka.
Jiné připojení zařízení při rozšíření.

 4
Rozdělovač signálu C
V závislosti na modelu postřikovače
 5
Rozdělovač signálu B
V závislosti na modelu postřikovače
 6
Rozdělovač signálu A
V závislosti na modelu postřikovače
Rozšíření systému

Systém lze rozšířit o další komponenty. U každého rozšíření se k hlavnímu systému připojuje další jobrechner s kabelovým svazkem a rozdělovačem signálu. V následujících kapitolách naleznete jednotlivé přehledy systému.
