Systém je rozšířitelný. V základní variantě zahrnuje jeden až tři jobrechnery. První jobrechner se připojuje do zásuvky ISOBUS zařízení traktoru.

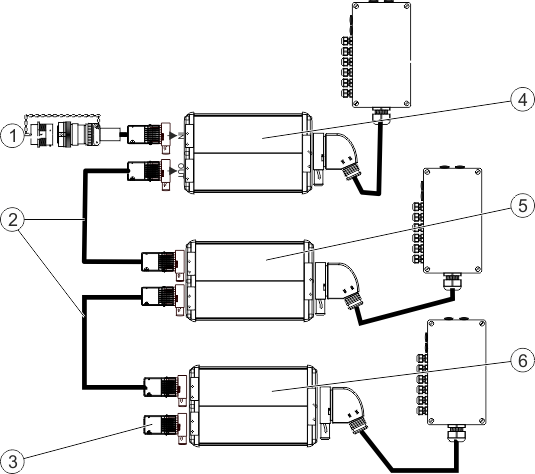

Hlavní systém ve variantě MIDI 3.0
| Připojovací kabel jobrechneru k ISOBUS Připojení do zásuvky ISOBUS zařízení | Délka kabelu – artiklové číslo: |
1 m - 3030314301 2,5 m - 3030314601 4 m - 3030314401 5,5 m - 3030314801 | 6,5 m - 3030314001 8,5 m - 3030314201 11 m - 3030314101 14 m - 3030314701 |
| | 0,3 m - 30322355 1,5 m - 30322359 3,2 m - 30322358 4 m - 3032235801 | 6,5 m -30322357 8 m - 3032235802 10 m - 30322356 14 m - 3032235803 |
| Vodní a protiprachová krytka nebo zakončovací odpor. Jiné připojení zařízení při rozšíření. | 31300581 - Zakončovací odpor je dodáván spolu s jobrechnerem master a není jej třeba objednávat samostatně. |
| | |
| | |
| | 30322456 Jobrechnery slave se liší softwarem a konfigurací. Hardware je stejný. |
Koncepce řešení kabeláže
Abyste se vyvarovali poklesu napětí, montujte jobrechnery vždy v blízkosti jejich spotřebičů (zejména akčních členů).
