Plegar y desplegar botalón
Con esta función se pliega y despliega el botalón del pulverizador.
La operación depende de los siguientes factores:
- ▪
- Número de segmentos plegables y desplegables del botalón.
- ▪
- Clase de bloqueo para el pliegue y despliegue del botalón.
- ▪
- Clase de pulverizador.
Acceda a la pantalla mediante esta función:
Estructura del botalón

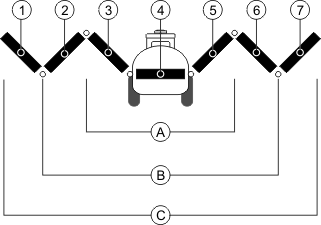

La siguiente figura muestra la estructura de los botalones y la denominación de las partes individuales del botalón. La figura muestra un pulverizador con un botalón de siete segmentos, pero también se aplica a botalones más angostos.
Segmentos del botalón en un pulverizador
| | | Segmento del botalón: interno izquierdo |
| | | Segmento del botalón: segmento fijo |
| | | Segmento del botalón: interno derecho |
| Segmento del botalón: externo izquierdo | | Segmento del botalón: central derecho |
| Segmento del botalón: central izquierdo | | Segmento del botalón: externo derecho |
Representación del botalón en la pantalla "Plegado"
| Segmentos desplegables del botalón |
| Símbolo: Segmento del botalón plegándose o desplegándose Las flechas aparecen en los segmentos plegables del botalón e indican el rumbo del movimiento. |
| |
| El botalón se encuentra a la altura del sensor del mástil de elevación. Requisito: Sensor de mástil de elevación montado. |
En la siguiente figura podrá ver como se muestra un botalón de siete segmentos en los símbolos de función.
| Flechas direccionales La flecha hacia adentro significa: Plegado La flecha hacia afuera significa: Desplegado |
| Los segmentos grises del botalón no se pliegan ni despliegan con este símbolo de función |
| Los segmentos blancos del botalón se pliegan o se despliegan con este símbolo de función |
Utilice las siguientes teclas de función para operar la función:
| | | |
Plegar simétricamente botalón interno | | | |
Desplegar simétricamente botalón interno | | | |
Plegar simétricamente botalón central | | | |
Desplegar simétricamente botalón central | | | |
Desplegar botalón externo izquierdo | | | |
Desplegar botalón externo derecho | | | |
