Geometría en pulverizadores con dos computadoras de trabajo
Medir e introducir las siguientes distancias:
- ▪
- En la computadora de trabajo principal: Distancias entre el botalón principal, el eje y el punto de enganche.
- ▪
- En la computadora de trabajo auxiliar: Distancia entre botalón principal (CRP_2) y botalón auxiliar.
Para los sistemas con botalón auxiliar de despliegue unilateral, deberá introducir adicionalmente la distancia DRP_Y:
- ▪
- El botalón se ubica solamente en el lado izquierdo: 0 cm
- ▪
- El botalón del lado derecho: Ancho de trabajo del botalón en cm
Procedimiento
Para introducir la geometría de pulverización en la computadora de trabajo principal:
- þ
- Ha colocado el segundo conector en la computadora de trabajo principal.
- 1.
- Cambiar a la pantalla "Geometría" en la aplicación de la computadora de trabajo principal:
>
>
>
>
- ⇨

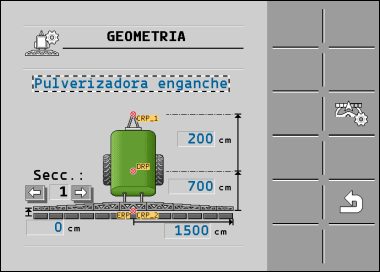

- En la figura hay dos círculos rojos: CRP_1 - Punto de enganche; DRP - Eje; CRP_2 - Punto de trabajo del botalón principal. Desde este punto se mide luego la distancia hasta el botalón auxiliar.
- 2.
- Establecer en la fila ubicada sobre el esquema el tipo de pulverizador adecuado.
- 3.
- Introduzca las mediciones.
Procedimiento
Para introducir la geometría de pulverización en la computadora de trabajo auxiliar:
- ⇨
- El círculo rojo CRP_2 señala el primer botalón.
- 2.

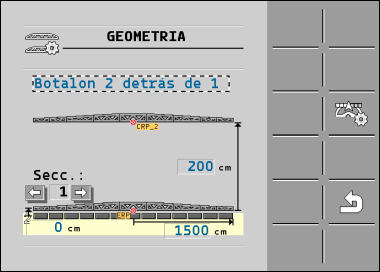

- Seleccionar en la fila ubicada sobre el esquema si el segundo botalón se posiciona delante o detrás del primer botalón (visto en sentido de la marcha): "Botalon 2 detrás de 1" o "Botalon 2 delante de 1"
- 3.
- Medir e introducir la distancia entre CRP_2 y el segundo botalón (ERP).
