Calibrar caudalímetro con el método del tanque



Funcionamiento


En el método del tanque, se pulveriza del tanque un volumen mayor de agua durante un lapso de tiempo determinado.
El caudalímetro mide los pulsos durante ese tiempo.
Tras el pulverizado, deberá ingresar el volumen del agua pulverizada.
La calculadora determina la cantidad de pulsos por litro.


ADVERTENCIA
Agentes pulverizadores o residuos de agentes pulverizadores
Riesgo de intoxicación o daño cáustico
1.
Limpie rigurosamente el tanque de líquido pulverizador antes de efectuar la calibración. El pulverizador debe estar libre de agentes pulverizadores o residuos de los mismos.
2.
Use solo agua limpia para la calibración.
3.
Utilice un equipo de protección adecuado.



Procedimiento



þ
Todas las secciones están activadas.
þ
El modo manual está activado (en la sección "Datos de pulverizado" de la pantalla de trabajo aparece el símbolo  SY_JR3_Regelung manu).
þ
El tanque está lleno de agua limpia. Para ello requerirá varios cientos de litros de agua limpia.
þ
La medición podrá efectuarse pesando el volumen total dentro del tanque o midiendo el volumen de agua pulverizada mediante otro método.
þ
La bomba está activada.
1.
Cerciórese de que se cumplan todos los requisitos.
2.
Pesar tanque.
3.
Cambiar a la pantalla "CALIBRACION":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

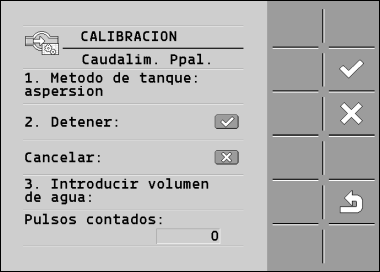

Aparece la siguiente pantalla:

4.
 FS_JR3_Tankmethode - Seleccionar método del tanque.
⇨
Aparece la siguiente pantalla:

5.
 FS_JR3_Regelung EIN AUS - Iniciar aplicación.
⇨
Durante la aplicación, en la pantalla "CALIBRACION - Caudal principal" se cuenta el número de pulsos.
6.
Pulverizar varios cientos de litros. No vaciar el tanque completamente. Así se evitará la formación de burbujas de aire y la alteración de los contadores.
7.
 FS_JR3_Regelung EIN AUS - Detener aplicación.
⇨
El pulverizado se detiene.
⇨
En la pantalla no se cuentan los pulsos.
8.
 FS_JR3_OK - Detener calibración.
9.
Pesar tanque.
10.
Indicar volumen aplicado en litros en la fila "Ingresar caudal de agua".
11.
 FS_JR3_Zurück einfach - Salir de la pantalla.
⇨
Se ha calibrado el caudalímetro con el método del tanque.
