Calibrar caudalímetro con el método de picos
En la calibración del caudalímetro con el método de picos, se calcula el volumen promedio del fluido pulverizado por un pico durante un tiempo determinado.
Funcionamiento
Para la calibración con este método deberá pulverizar agua limpia a través de todo el ancho de trabajo y medir el volumen aplicado con un vaso dosificador en diferentes picos.
El caudalímetro mide los pulsos durante ese tiempo.
Una vez finalizada la aplicación, deberá ingresar el promedio del agua aplicada por un pico por minuto.
El procesador determina la cantidad de pulsos por litro.
Procedimiento
- þ
- Prepare un vaso dosificador para medir el volumen pulverizado.
- þ
- Prepare un cronómetro para contar exactamente un minuto.
- þ
- Todas las secciones están preseleccionadas y el pulverizador puede aplicar a través de todo el ancho de trabajo.
- þ
- El tanque está lleno de agua limpia.
- þ
- El ancho de trabajo establecido es correcto.
- þ
- La cantidad de picos por sección y la cantidad de secciones se especificó correctamente.
- 1.
- ¡Cerciórese de que se cumplan todos los requisitos!
>
>
>

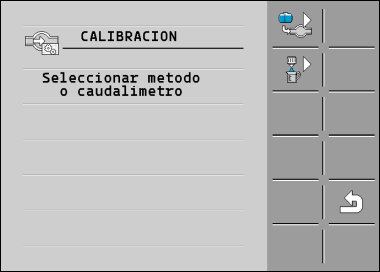

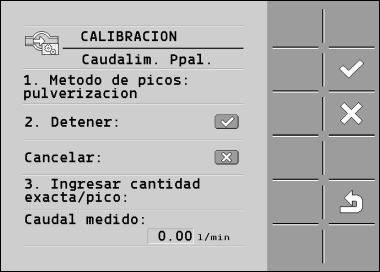

- Seleccionar método de picos.
- ⇨
- En la fila "Caudal medido" aparece el caudal actual.
- Iniciar aplicación.- 5.
- Ir a un pico y recolectar con un vaso dosificador el agua pulverizada durante exactamente 60 segundos.
- 6.
- Anotar el caudal de agua pulverizada.
- 7.
- Repetir los últimos dos pasos en otros picos.
- 8.
- Determinar un promedio de todas las mediciones y anotarlo.
- ⇨
- El pulverizado se detiene.
- Detener calibración.- ⇨
- En la fila "3. Indicar volumen exacto por pico" aparece un campo de entrada de datos.
- 11.
- Introducir en este campo el volumen promedio aplicado en litros.
- Salir de la pantalla.- ⇨
- El valor del parámetro "Pulsos Caudal ppal." se actualiza.
- ⇨
- Se ha calibrado el caudalímetro con el método de picos.
