Bedienungsanleitung - Conducir el dispositivo de enganche contra la pendiente

Conducir el dispositivo de enganche contra la pendiente

Para efectuar tareas en una pendiente, se puede utilizar la función "Pendiente-Contraviraje".

Funcionamiento

Si se habilita la función "Pendiente-Contraviraje", entonces podrá desplazar el carril del dispositivo de enganche hacia la izquierda o la derecha. La dirección en la que se desplace el carril depende de si la pendiente sube o baja a la izquierda o a la derecha de la máquina.

El objetivo de la función "Pendiente-Contraviraje" es evitar que, en una ladera inclinada, el dispositivo de enganche esté inclinado respecto a la dirección del procesamiento.

Conducción del dispositivo de enganche contra una pendiente

	Sin Trail-Control		Trail-Control con muñón de dirección
	Trail-Control con eje de dirección

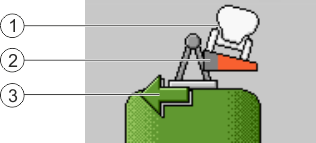

Virar h/pendiente

	Rumbo de la inclinación
	Grado de inclinación. Medido por el sensor de inclinación. En terrenos nivelados, aparecerá el símbolo , si se activa la función. Si no es el caso, significa que el sensor de inclinación no está calibrado. El sensor de inclinación se calibra durante la calibración de TRAIL-Control. Repita el proceso de calibración en caso de que haya que calibrar el sensor de inclinación.
	Rumbo de dirección del sistema. Durante el trayecto, el sistema dirige el equipo acoplado hacia la pendiente hasta alcanzar el ángulo definido. A continuación, la flecha se oculta.

Procedimiento

Así se activa la función "Pendiente-Contraviraje:

1.: Cambiar a la pantalla "TRAIL-Control":
>
o
>

2.: - Activar o desactivar función:

⇨: En la pantalla verá si la función está activada:
- Función activada
- Función desactivada

Utilizar Pendiente-Contraviraje en modo automático

Si usted trabaja en modo automático, el dispositivo de enganche se conduce de forma automática.

Procedimiento

Para conducir en contra de la pendiente en modo automático:

þ: El equipo acoplado está equipado con un sensor de inclinación.

þ: El sensor de inclinación estaba conectado durante la calibración de TRAIL-Control. La posición del sensor no fue modificada desde entonces.

þ: El modo automático está activado.

þ: La función "Virar h/pendiente" está activada.

þ: El vehículo con el equipo acoplado se desplaza por la pendiente.

1.: , o , - Dirigir equipo acoplado manualmente hasta la posición correcta detrás del tractor.

⇨: En la pantalla de trabajo aparece el símbolo . El color rojo marca la posición destino del sensor angular en la barra de tracción.

⇨: Cada vez que accione un símbolo de función, el triángulo se tornará de color rojo.

⇨: TRAIL-Control intentará dirigir el equipo acoplado hacia esa posición hasta corregir manualmente la posición.

2.: Tras el viraje, cuando la pendiente esté al otro lado del equipo acoplado, el ángulo se copia en el lado opuesto.

Utilizar Pendiente-Contraviraje en modo manual

En el modo manual deberá conducir manualmente el dispositivo de enganche contra la pendiente. Usted puede decidir si el dispositivo de enganche debe seguir la pista del tractor, o debe procesar de manera desplazada.
