Antes de comprar picos - Comprobar posibles tasas de aplicación

Para posibilitar una transición fluida al cambiar los picos en el modo Vario, deberá superponer los rangos de rendimiento de los picos montados. Esto significa que será necesario seleccionar un pico adecuado para cada presión. Al mismo tiempo, los picos deberán seleccionarse de manera tal que alcancen todas las tasas de aplicación requeridas por el pulverizador.

Al seleccionar los picos, tenga en cuenta lo siguiente:

▪: En el modo Vario, cada computadora de trabajo deberá ser capaz de activar los picos de forma individual y combinada.

▪: La selección de los picos influye en las posibles tasas de aplicación y en las velocidades de trabajo. Estos tres parámetros deben estar perfectamente integrados con el fin de implementar la función Vario.

▪: El modo Vario debe posibilitar todo el rango completo de tasas de aplicación: desde la tasa de aplicación más baja utilizando el pico más pequeño a la presión más baja hasta la tasa de aplicación más alta con la activación simultánea de todos los picos a la presión más alta.

Durante la selección del pico le asistirá un gráfico en la aplicación de la computadora de trabajo. El gráfico indica la gama de rendimiento de los picos seleccionados. Esto permite comprobar todas las combinaciones de picos antes de adquirirlos.

Procedimiento

Para comprobar si la combinación de picos planeada es correcta:

1.: Activar el modo Vario.

2.: Establecer en la pantalla "Multipicos" los picos deseados.

3.: - Activar el asistente de picos.

4.: En el asistente de picos, introducir el rango de presión y la velocidad de trabajo previstos.

5.: - Visualizar posibles tasas de aplicación. En las imágenes debajo de estas indicaciones encontrará una explicación sobre esta pantalla.

6.: Instale únicamente picos que hayan pasado un examen por la computadora de trabajo y en cuya configuración no aparezca ningún mensaje de error.

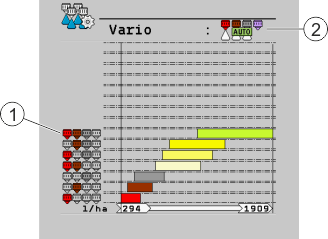

Posibles rangos de picos para picos rojos y grises, en un rango de presión de 2 a 6 bares

	Aquí podrá ver la combinación de picos correspondiente a esta barra.		Barra con tasas de aplicación determinadas. La barra comienza siempre con la presión más baja y termina con la más alta.
	Estado actual de la función. Aquí: Modo Vario activado.		Tasa máxima y mínima para todas las combinaciones de picos.

Si se establecen tasas de aplicación imposibles para una combinación de picos, la barra se torna color rojo/amarillo:

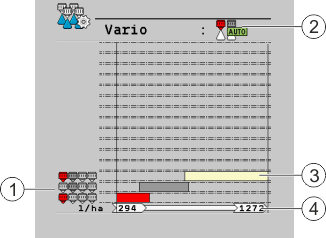

Posibles rangos de picos para picos rojos y verdes, en un rango de presión de 1 bar a 6 bares

La barra parpadea en color amarillo/rojo. Las tasas de aplicación en la sección intermitente no se pueden efectuar con los picos seleccionados.

En muchos casos, se utilizan 3 picos para la protección de cultivos en el modo Vario y el cuarto pico queda excluido del modo Vario, activándose manualmente solo para la aplicación de fertilizante líquido.

Vario con un portapicos cuádruple. El pico violeta está excluido.

Las tasas de aplicación se calculan omitiendo el pico violeta.

Pico violeta excluido del modo Vario.

Si bien en el modo Select también se muestran las posibles tasas de aplicación, no es necesario el uso de una combinación que no se superponga.
