Instrucciones de uso - SPRAYER-Controller 3.0BuscarÍndiceHome

Configurar computadora de trabajoPicos lateralesOperar picos laterales


Operar picos laterales

 JR3_Randdüsen in der Arbeitsmaske

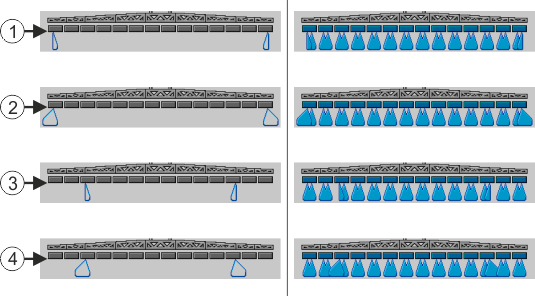

Picos laterales en la pantalla de trabajo: A la izquierda antes de pulverizar; A la derecha durante la pulverización.
 1
Picos para cantos en las secciones 1 y 14
 2
Picos de amplia difusión en las secciones 1 y 14
 3
Picos para cantos en las secciones 3 y 12
 4
Picos de amplia difusión en las secciones 3 y 12


Símbolo de función
Significado
 FS_JR3_RD_Kant AN AUS L  FS_JR3_RD_Kant AN AUS R
Activar y desactivar picos para cantos a la izquierda y derecha
 FS_JR3_RD_Weit AN AUS L  FS_JR3_RD_Weit AN AUS R
Activar y desactivar picos de amplia difusión a la izquierda y derecha



Procedimiento



Para operar los picos laterales:
1.
Detener aplicación.
2.
Cambiar a las pantallas adicionales:
 FS_JR3_Weiter
⇨
En la pantalla deben aparecer símbolos de función destinados a la operación de los picos laterales.
3.
Pulsar las teclas de función de los picos laterales para visualizarlos en pantalla.
⇨
Debajo del símbolo del botalón aparecen conos de pulverización de los picos laterales. Los símbolos sirven solamente como orientación de la posición de los picos laterales.
