Instrucciones de uso - SPRAYER-Controller 3.0BuscarÍndiceHome

Configurar computadora de trabajoConfigurar picos - en pulverizadoras reguladas por sensores de presiónAsistente de picos


Asistente de picos

El asistente de picos tiene la siguiente finalidad:
▪
Visualización de la incidencia del tipo de pico ante diversas tasas de aplicación y velocidades.
▪
Seleccione aquí el tipo correcto de pico instalado.
▪
Aquí podrá modificar la tasa.


Símbolo de función
Significado
 FS_JR3_Taschenrechner wechseln
Sustituye los datos calculados

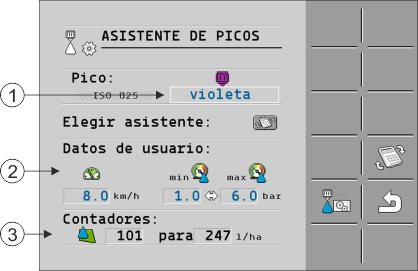

 Düsenassistent 1
Comprobación de posibles tasas de aplicación
 1
Pico seleccionado
 2
Aquí podrá ingresar:
- velocidad de trabajo objetivo
- presión óptima para el pico
 3
Aquí podrá visualizar las tasas de aplicación posibles para este pico con la velocidad de trabajo especificada.

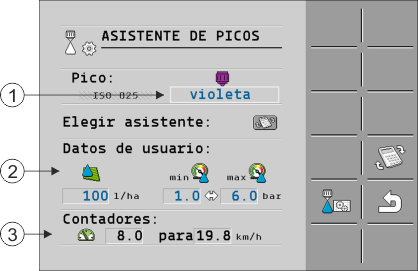

 Düsenassistent 2
Comprobación de picos adecuados
 1
Pico seleccionado
 2
Aquí podrá ingresar:
- tasa de aplicación deseada. Esta se obtiene directamente del parámetro "Tasa".
- presión óptima para el pico
 3
Aquí podrá visualizar la velocidad con la que se alcanza esta tasa de aplicación.



Procedimiento



Para calcular las tasas de aplicación posibles con un pico a una presión determinada:
1.
Cambiar a la pantalla "ASISTENTE DE PICOS":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Presionar esta tecla para que aparezca el símbolo de velocidad  Geschwindigkeit en la sección "Datos de usuario".
3.
Seleccionar un campo con el color del pico para elegir un pico.
⇨
La lista contiene todos los picos estándar y cuatro casillas para la configuración de picos personalizados.
4.
Introducir en el campo  Geschwindigkeit la velocidad de trabajo deseada.
5.
Establecer en la sección  SY_JR3_Druckbereich el rango óptimo de presión que permita alcanzar el tamaño de gota deseado por el pico utilizado. Consulte este valor en la ficha de datos del pico.
⇨
Nota: El rango de presión establecido no se transfiere durante la aplicación. Durante el trabajo deberá controlar que el pulverizador opere con el rango de presión esperado.
⇨
En la sección "Contadores" aparecen posibles tasas de aplicación.
Si la tasa de aplicación calculada fuera demasiado grande o demasiado pequeña:
▪
Modifique la velocidad de trabajo.
▪
Instale otros picos. Realice el cálculo para el nuevo color de pico.



Procedimiento



El cálculo también puede efectuarse a partir de la tasa de aplicación esperada:
1.
 FS_JR3_Taschenrechner wechseln - Presionar esta tecla para que aparezca el símbolo  Istwert en la sección "Datos de usuario".
2.
Introducir en el campo  Istwert la tasa de aplicación objetivo.
3.
Ingresar el rango de presión para el color del pico.
4.
En la sección "Contadores" podrá visualizar las velocidades con las que se alcanza la tasa de aplicación.
