El sistema es ampliable. La variante básica está compuesta por una hasta tres computadoras de trabajo. La primera computadora de trabajo se conecta al tomacorriente ISOBUS del tractor.

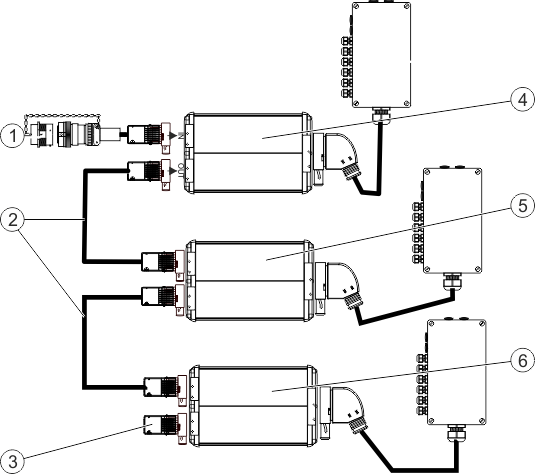

Sistema principal en la variante MIDI 3.0
| Cable de conexión de computadora de trabajo a ISOBUS Conexión a tomacorriente ISOBUS | Longitud del cable - Artículo n.º: |
1m - 3030314301 2,5m - 3030314601 4m - 3030314401 5,5m - 3030314801 | 6,5m - 3030314001 8,5m - 3030314201 11m - 3030314101 14m - 3030314701 |
| | 0,3m - 30322355 1,5m - 30322359 3,2m - 30322358 4m - 3032235801 | 6,5m - 30322357 8m - 3032235802 10m - 30322356 14m - 3032235803 |
| Tapón antipolvo y antihumedad o conector de terminación. En su defecto para conectar extensiones. | 31300581 - El conector de terminación se suministra con la computadora de trabajo maestra; no es necesario solicitarlo por separado. |
| | |
| | |
| | 30322456 Las computadoras de trabajo esclavas se diferencian por su software y su configuración. El hardware es idéntico. |
Concepto de cableado
Para evitar caídas de tensión, instale las computadoras de trabajo siempre cerca de los consumidores eléctricos (en especial actuadores).
