A vezérlő számítógép konfigurálása
Két permetlé-körös szántóföldi permetezőgép külön vezérlő számítógépekkelA két vezérlő számítógéppel működő szántóföldi permetezőgépek geometriája
Két permetlé-körös szántóföldi permetezőgép külön vezérlő számítógépekkelA két vezérlő számítógéppel működő szántóföldi permetezőgépek geometriájaA két vezérlő számítógéppel működő szántóföldi permetezőgépek geometriája
A következő távolságokat kell megmérnie és beírnia:
- ▪
- a fő vezérlő számítógépbe: A fő szórókeret, a tengely és felfüggesztési pont távolsága.
- ▪
- a kiegészítő vezérlő számítógépbe: a fő szórókeret (CRP_2) és a második szórókeret közötti távolság.
Egyik oldalra kihajtható második szórókeret esetén a DRP_Y távolságot is be kell írnia:
- ▪
- Ha csak a bal oldalon van szórókeret: 0 cm
- ▪
- Ha a jobb oldalon található szórókeret: a keret munkaszélessége cm-ben
Eljárásmód
A permetező geometriáját így vigye be a fő vezérlő számítógépbe:
- þ
- Ön már a fő vezérlő számítógépben bejelölte a második csatlakozót.
>
>
- ⇨
- Az ábrán két piros pont van: CRP_1 - felfüggesztési pont; DRP - tengely; CRP_2 - fő szórókeret munkapontja. Ettől a vonaltól kell Önnek a második szórókeret távolságát megmérnie.
- 2.
- A rajz feletti sorban válassza ki az adott permetezőgép kivitelét.
- 3.
- Írja be a mért értékeket.
Eljárásmód

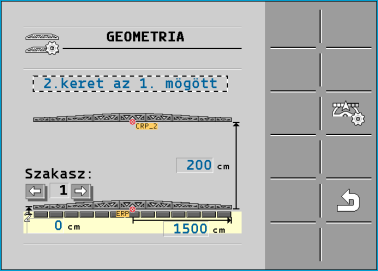

Így írja be a permetezőgép geometriáját a kiegészítő vezérlő számítógépbe:
- ⇨
- A piros CRP_2 pont az első szórókeretet jelöli.
- 2.
- A rajz feletti sorban válassza ki azt, hogy a második keret az első szórókeret előtt vagy mögött található-e (a menetirányba nézve): „2.keret az 1.mögött” vagy „2.keret az 1. előtt”
- 3.
- Mérje meg a CRP_2 és a második szórókeret (ERP) közötti távolságot, és írja be az értéket.
