A szórókeret dőlésének visszatükrözése a forgó után

Ez a funkció segíti Önt a lejtőn végzett munkánál.



Működési módja



Lejtőn dolgozva változatos dőlésű terepen kell dolgozni. Ezzel a funkcióval eltárolható a dőlésszög.
A forgó után, amikor a permetezőgép az ellentétes irányban indul vissza, visszatükrözhető az addigi dőlésszög.


 Darstellung Hang spiegeln
Lejtőn történő fordulás közben egy gomb megnyomásával ellenkező irányba döntheti a szórókeretet.



A funkció érvényesítéséhez az alábbi funkcióbillentyűket használja:

Funkció-szimbólum
Jelentése
 FS_JR3_Hang spiegeln
A funkciót aktiválja. Minden egyes lenyomásával változik a szórókeret megcélzott helyzete (fehér nyilak).
 FS_JR3_Neigen nach rechts  FS_JR3_Neigen nach links
A szórókeretet kézi vezérléssel billenti. Lenyomásával a dőlésszög automatikus visszatükrözése befejeződik.




Ábrázolása

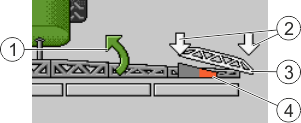

Az aktuális beállítás a munkamaszkban a szórókeret felett jelenik meg akkor, ha a funkció aktiválva van.
 MAZ_Hang Spiegeln - Symbole - Bedeutung
 1
A szórókeret aktuális mozgási iránya.
 3
A szórókeret aktuális helyzete.
 2
A szórókeret megcélzott helyzete.
 4
A billentő munkahenger szögállást visszajelző szenzorának aktuális szöge.

A konfigurációtól függően a következő szimbólumok jelenhetnek meg:

Példák
Szimbólum
Jelentése
 SY_Hang waagerecht_Pfeile nach unten
Fehér nyilak: a megcélzott helyzet a vízszintes.
Szögállást mérő szenzor: a vízszintes helyzet elérve.
 SY_JR3_Hang R_keine Pfeile
A szórókeret jobbra döntve. A funkció nincs aktiválva.
 SY_JR3_Hang R_Pfeile L runter Pfeil R hoch
A szórókeret jobbra döntve. De automatikusan balra kell elbillenteni. A rendszer a szórókeretet ebbe az irányba fogja mozgatni.
Aktuális helyzet: a szórókeret jobbra döntve
Megcélzott helyzet: legyen balra átbillentve.
Visszatükrözés lejtőn a forgóban: aktiválva
 SY_JR3_Hang_Zwei Pfeile nach Unten
A szórókeret jobbra döntve. De automatikusan vízszintes irányba kell mozdulnia. A rendszer a szórókeretet ebbe az irányba fogja mozgatni.



Eljárásmód



þ
Ön a billentő munkahengerek szögelmozdulás érzékelőit (a keretdőlés visszatükrözésére szolgáló szenzorokat) kalibrálta.
1.
A szántóföldi permetezőgéppel a lejtő esésvonalára merőlegesen dolgozzon.
2.
Állítsa a szórókeretet a lejtő talajával párhuzamos helyzetbe.
3.
 FS_JR3_Hang spiegeln – Nyomja meg a forgóban még fordulás előtt
⇨
Az aktuális szögállás eltárolásra kerül.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten - Két fehér, lefelé mutató nyíl jelenik meg.
⇨
A rendszer a szórókeretet vízszintes helyzetbe állítja.
⇨
A szórókeret mozgása közben a munkamaszkban egy zöld nyíl jelenik meg.
⇨
A vízszintesbe beállt szórókeretnél ez a szimbólum jelenik meg:  SY_Hang waagerecht_Pfeile nach unten
4.
A fordulást csak akkor szabad elkezdeni, ha a szórókeret már vízszintesbe állt be.
5.
 FS_JR3_Hang spiegeln - A fordulási manőver után egyszer nyomja meg.
⇨
A vezérlő számítógép a szórókeretet az ellentétes irányba mozgatja el mindaddig, míg az előző állásból eltárolt szögállást a másik oldalon elérni.
⇨
A szórókeret mozgása közben a munkamaszkban egy zöld nyíl jelenik meg.
⇨
Ez a funkció kikapcsolódik akkor, ha Ön kézi vezérléssel változtatja meg a szórókeret dőlését.
