Munkamaszk

Munka közben mindig a munkamaszk jelenik meg, amely a szántóföldi permetezőgép üzemállapotáról tájékoztat.



A munkamaszkot több sávra osztották. Az egyes sávokban az összetartozó információk jelennek meg.
Ezeknek a sávoknak a tartalmát a Gyártó a vezérlő számítógép egy bizonyos szántóföldi permetezőgéphez történő konfigurálásakor megváltoztathatja. Ez a grafika ezért csak az alapváltozatot szemléltetheti.

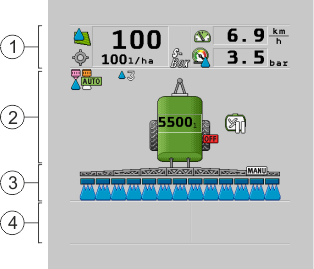

A munkamaszk sávjai
 1
A permetezési adatok sávja
 3
Szórókeret“ sávja
 2
A gép ábráján elhelyezett szimbólumok
 4
A gép ábrája mellett elhelyezett szimbólumok



Azt, hogy ezekben a sávokban milyen információk jelennek meg, a következő fejezetekben olvashatja el.


Funkciószimbólumok a munkamaszkban
A munkamaszk mellett megjelennek azok a funkciószimbólumok, amelyek érintésekor a funkciók működése elindítható. Ezek helyzete és kezelése az ISOBUS-terminál kivitelétől függ.


Az alábbi táblázatban láthatják a munkamaszk funkciószimbólumainak jelentését.


Funkció-szimbólum
Funkció
 FS_JR3_Zähler-Menü
Megnyitja az „Eredmények“ munkamaszkot.
 FS_JR3_Einstellungn-Menü
Megnyitja a „Paraméterek” munkamaszkot.
 FS_JR3_Tank-Menü
Megnyitja a „Feltöltés“ munkamaszkot.
 FS_JR3_Klappung-Menü
Megnyitja a „Keret ki- és behajtás“ munkamaszkot
 FS_JR3_Regelung AUTO MANU
Átvált a kijuttatott mennyiség kézi és automatikus szabályzása között.
 FS_JR3_Tools-Menü
Megnyitja a kiegészítő funkciók maszkját.
 FS_JR3_DL_Ein Aus
 FS_JR3_Achsschenkel EIN AUS
Indítja és befejezi a vonórúd-kormányzást (vagy a tengelycsonk-kormányzást).
 FS_JR3_PLUS
Átvált a szimbólumok két síkja között.
 FS_JR3_Weiter
A funkciószimbólumok következő oldalára mutat.
