A vezérlő számítógép konfigurálásaAz átfolyásmérő kalibrálásaA tartályürítés módszerével történő kalibrálás


A tartályürítés módszerével történő kalibrálás



Működési módja


A tartály ürítésévell végzett kalibrálás során nagyobb mennyiségő vizet juttatunk ki a tartályból.
Az átfolyásmérő méri az ez alatt az idő alatt keletkező impulzusok számát.
A kijuttatás végeztével be kell írni a kijuttatott víz mennyiségét.
A számítógép kiszámítja az impulzusok literenkénti számát.


FIGYELEM
Növényvédő szerek vagy azok maradékai
Fennáll a mérgezés vagy marás veszélye!
1.
A kalibrálás előtt alaposan tisztítsa meg a permetlétartályt. A szántóföldi permetezőgépben nem maradhat vegyszer vagy permetlé.
2.
A kalibráláshoz kizárólag tiszta vizet használjon.
3.
Viseljen előírásszerű védőruházatot.



Eljárásmód



þ
Az összes szórókeret-szakasz legyen kikapcsolva.
þ
A kézi vezérlésű üzemmód legyen aktiválva (a munkamaszk „Permetezési adatok“ sávjában megjelenik ez a szimbólum:  SY_JR3_Regelung manu)
þ
A tartály legyen tiszta vízzel feltöltve. Ilyenkor több száz liter tiszta vízre van szükség.
þ
Legyen lehetősége a teljes vontatmány tömegének pontos mérlegelésére, vagy pedig a kijuttatott víz mennyiségének megállapítására.
þ
A szivattyú legyen bekapcsolva.
1.
Győződjön meg arról, hogy valamennyi előfeltétel teljesült.
2.
Mérlegelje le a tartályt.
3.
Váltson át a „KALIBRÁLÁS“ maszkra:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

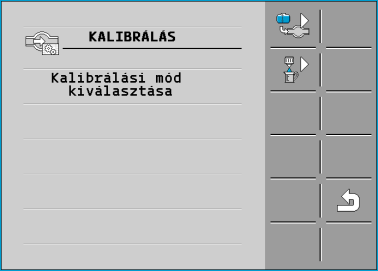

A következő maszk jelenik meg:

4.
 FS_JR3_Tankmethode - Válassza a tartályürítést.
⇨
A következő maszk jelenik meg:

5.
 FS_JR3_Regelung EIN AUS - A kijuttatás indítása.
⇨
A kijuttatás közben a „KALIBRÁLÁS – fő átfolyásmérő“ maszkban folyamatosan számolja a rendszer az impulzusokat.
6.
Juttasson ki néhány száz liter vizet. A tartályt ne ürítse le teljesen. Ezzel elkerülhető az, hogy légbuborékok keletkezzenek, amelyek az eredményt meghamisíthatják.
7.
 FS_JR3_Regelung EIN AUS - Állítsa le a kijuttatást.
⇨
A kijuttatás leáll.
⇨
A kijelző nem számol több impulzust.
8.
 FS_JR3_OK - Állítsa meg a kalibrálást.
9.
Mérlegelje le a tartályt.
10.
A kijuttatott víz mennyiségét literben írja a „Vízmennyiség“ sorba.
11.
 FS_JR3_Zurück einfach - Lépjen ki a maszkból.
⇨
Ön az átfolyásmérőt a tartály leürítésének módszerével kalibrálta.
