A fúvókamódszer használatával történő kalibálás

Az átfolyásmérőnek a fúvókamódszerrel történő kalibrálása esetén Ön az egy fúvóka által egy bizonyos idő alatt kijuttatott folyadékmennyiséget határozza meg.

Működési módja

Az ezzel a módszerrel történő kalibráláskor tiszta vizet kell a teljes munkaszélességben kijuttatni, és e közben mérőhengerrel a különböző fúvókák által kibocsátott mennyiséget meghatározni.

Az átfolyásmérő méri az ez alatt az idő alatt keletkező impulzusok számát.

Amikor Ön befejezte a kijuttatást, be kell írnia, hogy mennyi vizet bocsátott ki átlagosan egy fúvóka egy perc alatt.

A számítógép kiszámítja az impulzusok literenkénti számát.

		FIGYELEM
	Növényvédő szerek vagy azok maradékai Fennáll a mérgezés vagy marás veszélye! 1. A kalibrálás előtt alaposan tisztítsa meg a permetlétartályt. A szántóföldi permetezőgépben nem maradhat vegyszer vagy permetlé. 2. A kalibráláshoz kizárólag tiszta vizet használjon. 3. Viseljen előírásszerű védőruházatot.

Eljárásmód

þ: Készítsen elő egy mérőhengert, amellyel a kijuttatott mennyiséget meg tudja mérni.

þ: Készítsen elő egy stoppert azért, hogy egy perc hosszát pontosan meg tudja határozni.

þ: Valamennyi szórókeret szakasz legyen előválasztva úgy, hogy a permetezőgép a teljes munkaszélességben permetezhessen.

þ: A tartály legyen tiszta vízzel feltöltve.

þ: A beállított munkaszélesség feleljen meg a ténylegesnek.

þ: A szórókeret-szakaszonkénti fúvókák száma és a szakaszok száma helyesen kerüljön megadásra.

1.: Győződjön meg arról, hogy valamennyi előfeltétel teljesült!

2.: Váltson át a „KALIBRÁLÁS“ maszkra:
> > >

⇨: A következő maszk jelenik meg:

3.: - Válassza a fúvókamódszert.

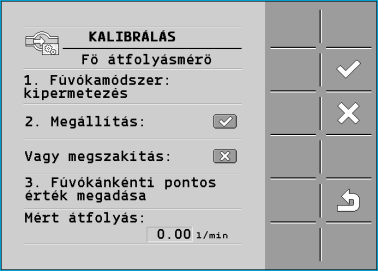

⇨: A következő maszk jelenik meg:

⇨: A „Mért átfolyás“ soron megjelenik az aktuális átfolyás értéke.

4.: - A kijuttatás indítása.

5.: Válasszon ki egy fúvókát, és az előkészített mérőhengerrel fogja fel a pontosan 60 másodperc alatt kijuttatott vizet.

6.: Írja fel a kijuttatott víz mennyiségét.

7.: Az utóbbi két lépést több fúvókánál is ismételje meg.

8.: Számítsa ki több mérés átlagát és ezt az értéket jegyezze fel.

9.: - Állítsa le a kijuttatást.

⇨: A kijuttatás leáll.

10.: - Állítsa meg a kalibrálást.

⇨: A „3. Fúvókánkénti pontos érték megadása” soron megjelenik az adatbevitelre szolgáló ablak.

11.: Az átlagosan kijuttatott mennyiséget literben ebbe az ablakba írja be.

12.: - Lépjen ki a maszkból.

⇨: A „Fő átfolyás impulzusai“ paraméter értéke aktualizálódik.

⇨: Ön ezzel az átfolyásmérőt a fúvókamódszer szerint kalibrálta.
