Bővítés: EDS

 Modul EDS_2015

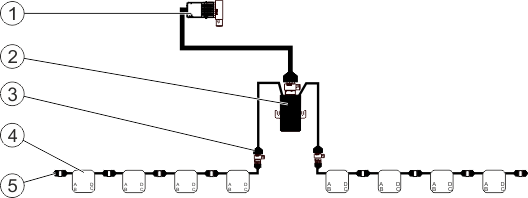

Az EDS-komponensek elektromos bekötése
 1
Kábel a fő rendszerhez történő csatlakoztatáshoz vagy a bővítéshez
Kábelhossz - Cikkszám
0,3m - 30322355
1,5m - 30322359
3,2m - 30322358
6,5m - 30322357
10m - 30322356
 2
EDS kommunikációs modul

 3
Csatlakozó az EDS-Bus rendszerhez

 4
EDS modulok

 5
Záró ellenállás.
3130308311 – az EDS kommunikációs moduljával együtt kerül leszállításra.
