Mielőtt fúvókát vásárolna - ellenőrizze a kijuttatható mennyiséget

Annak érdekében, hogy „Vario”-üzemmódban a fúvókák között fokozatmentes átmenet valósuljon meg, a beszerelt fúvókák teljesítménytartományainak egymást át kell fedniük. Ez annyit jelent, hogy minden nyomásnál legyen lehetőség a legalkalmasabb fúvóka kiválasztására. Egyidejűleg úgy kell a fúvókákat megválasztani, hogy a szántóföldi permetezőgéppel kijuttatható teljes mennyiség-tartományt lefedjék.

A fúvókák kiválasztásánál a következőkre ügyeljen:

▪: „Vario”-üzemmódban a vezérlő számítógépnek képesnek kell lennie arra, hogy minden egyes fúvókát és bármelyik fúvókakombinációt aktiválja.

▪: A fúvókaválasztás befolyásolja a kijuttatható mennyiséget és a lehetséges munkasebességeket. Ezeket a paramétereket össze kell hangolni ahhoz, hogy a „Vario”-funkció használható legyen.

▪: „Vario”-üzemmódban a kijuttatható mennyiségnek a következő tartományban kell lennie: a legkisebb fúvóka alkalmazásával a legalacsonyabb üzemi nyomáson elérhető legcsekélyebb kijuttatott mennyiségtől kezdve egészen a legnagyobb mennyiségű kijuttatásig, valamennyi fúvóka egyidejű bekapcsolásával a lehető legnagyobb üzemi nyomáson.

A fúvókaválasztásnál segít Önnek a vezérlő számítógép alkalmazásának egy grafikája. Ez a grafika kiválasztott fúvókák kibocsátási teljesítménytartományait mutatja be. Ily módon Ön még a fúvókák megrendelése előtt ellenőrizheti a fúvókakombináció helyességét.

Eljárásmód

Így állapíthatja meg azt, hogy a választott fúvókakombináció megfelelő-e:

1.: Aktiválja a „Vario”-üzemmódot.

2.: A „Többfúvókás” maszkban válassza ki a kívánt fúvókát.

3.: - Aktiválja a fúvóka-segédet.

4.: A fúvóka-segédbe írja be a megcélzott nyomástartományt és munkasebességet.

5.: - Jelezze ki a lehetséges kijuttatási mennyiségeket. Ennek a leírásnak a képei érthetőbbé teszik a kijelzést.

6.: Kizárólag olyan fúvókákat szereljen be, amelyeket a vezérlő számítógép engedélyez, és amelyek konfigurálásakor nem következik be hibajelzés.

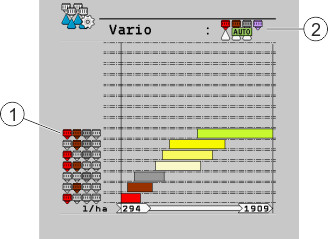

A piros és szürke fúvókák lehetséges tartományai a 2 bar és 6 bar közötti üzemi nyomásnál

	Itt látható az, hogy melyik fúvókakombinációra érvényes az oszlopdiagram.		A kijuttatni kívánt mennyiségek oszlopdiagramja. Az oszlop mindig a legalacsonyabb nyomásnál kezdődik és a legnagyobb nyomásnál fejeződik be.
	A funkció aktuális állapota. Itt: „Vario”-üzemmód aktiválva.		Valamennyi fúvókakombináció minimális és maximális előírt értéke.

Az egy bizonyos fúvókakombinációval nem kijuttatható mennyiségnél a kijelző piros/sárgán villog:

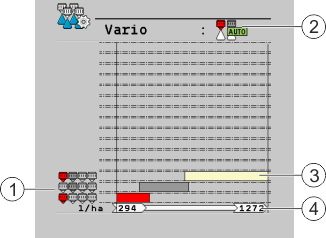

A piros és zöld fúvókák lehetséges tartományai az 1 bar és 6 bar közötti üzemi nyomásnál

A kijelző piros/sárgán villog. A villogással jelzett tartományban a választott fúvókákkal nem oldható meg az előírt mennyiség kijuttatása.

„Vario”-üzemmódban sok esetben növényvédelemre csak 3 fúvókát használnak, a negyedik fúvókát pedig kizárják a „Vario”-üzemmódban és ezt csak manuálisan aktiválják folyékony műtrágya kijuttatásakor.

„Vario” többszörös fúvókatartóval. A lila színű fúvóka ki van zárva.

A kijuttatható mennyiséget a lila színű fúvóka figyelembevétele nélkül számítja ki.

A lila színű fúvóka ki van zárva a „Vario”—rendszerből.

„Select”-üzemmódban ugyan a kijuttatható mennyiségek kijelzésre kerülnek, ez azonban nem szükséges ahhoz, hogy átfedéstől mentes kombinációt használhassunk.
