A vezérlő számítógép konfigurálásaA fúvókák konfigurálása – nyomásszenzoros szabályzással működő permetezőgépeknélFúvóka-segéd


Fúvóka-segéd

A fúvóka-asszisztens az alábbi célt szolgálja:
▪
Ön itt láthatja azt, hogy a fúvóka típusa hogyan hat a lehetséges kijuttatási mennyiségekre és a sebességre.
▪
Itt kell Önnek helyesen kiválasztania a beszerelt fúvóka típusát.
▪
Ön itt megváltoztathatja az előírt értéket.


Funkció-szimbólum
Jelentése
 FS_JR3_Taschenrechner wechseln
Megváltoztatja a kiszámított adatokat.

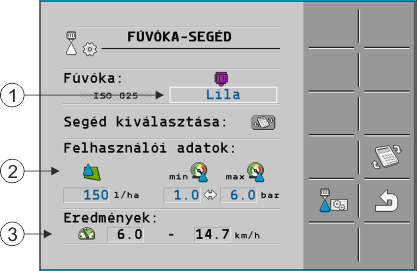

 Düsenassistent 1
A lehetséges kijuttatási mennyiségek meghatározása
 1
A kiválasztott fúvóka
 2
Itt viheti be
- a kívánt munkasebességet;
- a fúvóka optimális üzemi nyomását.
 3
Itt láthatja, hogy a kiválasztott fúvókával a megadott sebességgel milyen kijuttatási mennyiségek érhetők el.

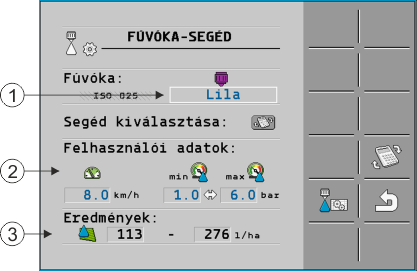

 Düsenassistent 2
A megfelelő fúvókák kiválasztása
 1
A kiválasztott fúvóka
 2
Itt viheti be
- a kijuttatni kívánt mennyiséget. Ez közvetlenül a “Előírt érték” értékéből kerül átvételre.
- a fúvóka optimális üzemi nyomását.
 3
Itt láthatja, hogy milyen sebességgel érhető el a kívánt kijuttatási mennyiség.



Eljárásmód



Így számíthatja Ön ki, hogy egy bizonyos fúvókával egy adott nyomás mellett milyen kijuttatási mennyiségek érhetők el:
1.
Váltson át a „Fúvóka-segéd“ maszkra: >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Nyomja meg azért, hogy a felhasználói adatok sávjában megjelenjen a sebesség szimbóluma  Geschwindigkeit.
3.
A fúvóka kiválasztásához keresse meg azt a mezőt, amelyik megfelel a fúvóka színkódjának.
⇨
Ez a lista a szabványos fúvókákat tartalmazza, valamint még négy helyet a saját fúvókák konfigurálására.
4.
Ebben a mezőben  Geschwindigkeit adja meg a kívánt munkasebességet.
5.
Ebben a sávban SY_JR3_Druckbereich állítsa be azt az optimális nyomástartományt, amely az illető fúvókánál a kívánt cseppméretet szolgáltatja. Ezt az értéket a fúvóka adatlapja tartalmazza.
⇨
Megjegyzés: Az itt beállított nyomástartomány kijuttatás közben nem érvényesül. Önnek saját magának kell arról gondoskodnia, hogy munka közben a permetezőgép a kívánt nyomástartományban dolgozzon.
⇨
Az „Eredmények“ sávban megjelennek a lehetséges kijuttatási mennyiségek.
Amennyiiben a kiszámított kijuttatási mennyiség túl nagy vagy túl kevés,
▪
változtassa meg a munkasebességet;
▪
szereljen be más fúvókákat. Végezze el a számítást az új színkódolású fúvókával is.



Eljárásmód



A számítás a kijuttatási mennyiség kívánt értékéből kiindulva is elvégezhető:
1.
 FS_JR3_Taschenrechner wechseln - Nyomja meg ahhoz, hogy ez a szimbólum  Istwert megjelenjen a „Felhasználói adatok“ sávjában.
2.
Ebben a mezőben  Istwert adja meg a kijuttatni kívánt mennyiséget.
3.
A fúvóka színkódjának megfelelő nyomástartományt írja be.
4.
Az „Eredmények“ mezőben láthatja, hogy milyen sebességek mellett érhető el a kijuttatni kívánt mennyiség.
