MAXI fő rendszere

A rendszer bővíthető. Az alapváltozat egy vezérlő számítógép. amely a kötődobozhoz és a traktor ISOBUS-aljzatához csatlakozik.
 Hauptsystem_V2

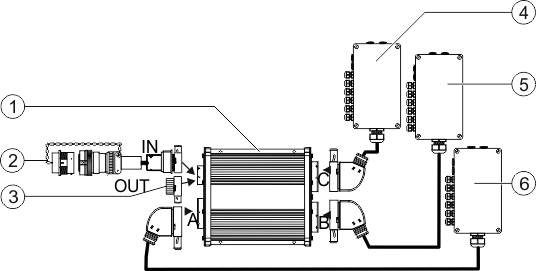

Fő rendszer a MIDI 3.0 változatnál
 1
SPRAYER-Controller MAXI 3.0 ISOBUS-kompatibilis vezérlő számítógép
30303187
 2
A vezérlő számítógép ISOBUS-csatlakozója és a munkagép jeleit fogadó ISOBUS-aljzat
közötti kábel
Kábelhossz - Cikkszám
1m - 3030314301
2,5m - 3030314601
4m - 3030314401
5,5m - 3030314801
6,5m - 3030314001
8,5m - 3030314201
11m - 3030314101
14m - 3030314701
 3
Víz és por ellen védő sapka.
Egyébként ide köthetők be a bővítmények.

 4
„C“ kötődoboz
A szántóföldi permetezőgép kivitelétől függően
 5
„B“ kötődoboz
A szántóföldi permetezőgép kivitelétől függően
 6
„A“ kötődoboz
A szántóföldi permetezőgép kivitelétől függően
Bővítmények

A rendszer további összetevőkkel bővíthető. Minden egyes bővítménynél egy további vezérlő számítógép csatlakozik a fő rendszerhez, kábelkorbáccsal és jelelosztóval. A következő fejezetek az ilyen rendszerek áttekintését tartalmazzák.
