Modalità Vario - cambio ugelli automatico

In modalità Vario il sistema attiva in automatico uno o più ugelli montati, in modo da raggiungere la dimensione preimpostata delle gocce.

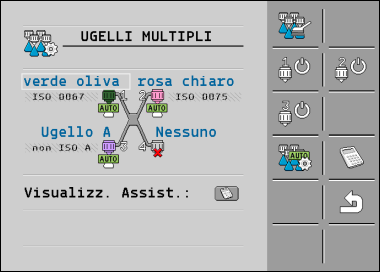

 Maske Mehrfachdüsen im Vario-Modus
Schermata "Ugelli multipli" in modalità Vario
 1
Denominazione ugelli
La maggior parte degli ugelli dell'elenco è configurata. Gli ugelli A, B, C, D non standard possono essere calibrati. Vedi: Assist. ugelli
 3
Posizione degli ugelli sul portaugelli. Deve essere mantenuta su tutti i portaugelli.
 2
Stato ugelli
Vedere la tabella di seguito riportata
 4
Portaugelli senza ugello
Stati possibili degli ugelli
Icona nella schermata Ugelli multipli
Descrizione
 SY_JR3_Vario_Düse Auto aus
L'ugello viene gestito in automatico
 SY_JR3_Vario_Keine Düse
Nessun ugello montato sul portaugelli
 SY_JR3_Vario_Düse ausgeschlossen
Ugello escluso dalla modalità Vario
 SY_JR3_Select_Düse an
Modalità Vario disattivata. Questo ugello è attivato.
 SY_JR3_Select_Düse aus
Modalità Vario disattivata. Questo ugello è disattivato.


Nella schermata di lavoro viene visualizzato un gruppo di icone che indicano lo stato di ogni singolo ugello sul portaugelli.
 MA_JR3_Vario in der Arbeitsmaske
Stato ugelli nella schermata di lavoro
 1
L'ugello arancione non effettua lo spargimento.
 4
L'ugello verde effettua lo spargimento.
 2
Ugello escluso dalla modalità Vario
 5
Nessun ugello montato sul portaugelli n. 4.
 3
Dimensione richiesta delle gocce





Procedura



Per attivare la modalità Vario, procedere come segue:
1.
Richiamare la schermata "Ugelli multipli".
2.
 FS_JR3_VARIO-Modus einschalten - Attivare la modalità Vario.
3.
Sotto gli ugelli apparirà la scritta "AUTO".
