Configurazione del job computer
Irroratrice con due circuiti e job computerGeometria delle irroratrici con due job computer
Irroratrice con due circuiti e job computerGeometria delle irroratrici con due job computerGeometria delle irroratrici con due job computer
È necessario misurare ed inserire le seguenti distanze:
- ▪
- Sul job computer principale: Distanze tra la barra principale, l'asse ed il punto di aggancio.
- ▪
- Sul job computer aggiuntivo: Distanza tra la barra principale (CRP_2) e quella supplementare.
Nei sistemi con barra supplementare apribile su un lato bisogna immettere anche la distanza DRP_Y:
- ▪
- La barra è posta solo sul lato sinistro: 0cm
- ▪
- Barra sul lato destro: Larghezza di lavoro della barra in cm
Procedura
Per impostare la geometria dell'irroratrice sul job computer principale, procedere come segue:
- þ
- Il secondo connettore è stato impostato sul job computer principale.
>
>
- ⇨

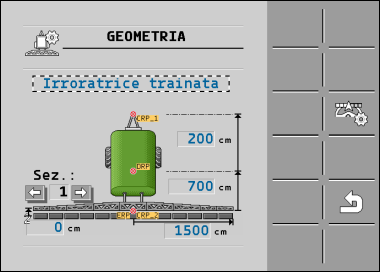

- La figura mostra due punti rossi: CRP_1 - punto di aggancio; DRP - asse; CRP_2 - punto di lavoro della barra principale. Partire da tale punto per misurare successivamente la distanza dalla seconda barra.
- 2.
- Nella riga sopra la figura impostare il rispettivo tipo di irroratrice.
- 3.
- Inserire i valori misurati.
Procedura
Per impostare la geometria dell'irroratrice sul job computer aggiuntivo, procedere come segue:
- ⇨

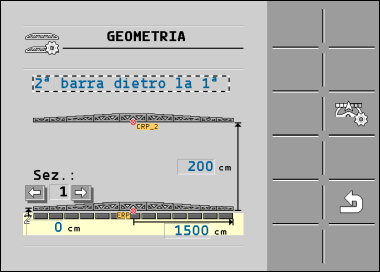

- La prima barra viene contrassegnata dal punto rosso CRP_2 co.
- 2.
- Nella riga sopra la figura selezionare, se la seconda barra è posta davanti o dietro la prima (come vista nella direzione di marcia): "2ª barra dietro la 1ª" o "2ª barra davanti la 1ª"
- 3.
- Misurare la distanza tra CRP_2 e la seconda barra (ERP) ed inserirla.
