Bedienungsanleitung - Riflessione dell'inclinazione della barra nelle svolte

Questa funzione è d'aiuto nei trattamenti su terreni inclinati.

Funzionamento

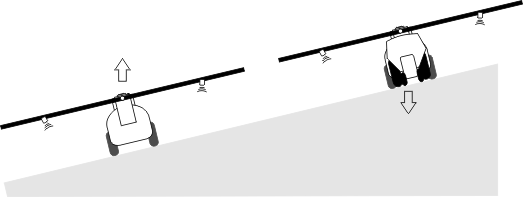

La barra è inclinata quando si opera su una pendenza. La funzione consente di salvare l'angolo di inclinazione.

Tale angolo di inclinazione viene riflesso a specchio, una volta terminata la manovra, quando l'irroratrice procede nella direzione opposta.

Nelle svolte su pendenza potrà essere premuto un tasto che consente di inclinare la barra nella direzione opposta.

Per l'impiego della funzione, utilizzare i seguenti tasti funzione:

Icona funzione	Significato
	Per attivare la funzione. La posizione di destinazione della barra varia ad ogni pressione (freccia bianca).
	Consente l'inclinazione manuale della barra. Premendo verrà fermata la riflessione automatica dell'angolo di inclinazione.

Rappresentazione grafica

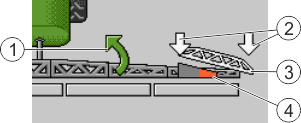

Se la funzione è attiva, l'impostazione corrente verrà indicata nella schermata di lavoro, sopra la barra.

	Direzione corrente di movimento della barra.		Posizione attuale della barra.
	Posizione di destinazione della barra.		Angolo corrente del sensore angolare sul cilindro di inclinazione.

A seconda della configurazione possono essere visualizzati i seguenti simboli:

Esempi

Icona	Significato
	Freccia bianca: La posizione di destinazione è orizzontale. Sensore angolare: È stata raggiunta la posizione orizzontale.
	La barra è inclinata a destra. La funzione è disattivata.
	La barra è inclinata a destra. Tuttavia dovrà essere inclinata in automatico a sinistra. Il sistema provvederà allo spostamento della barra in tale direzione. Posizione corrente: Barra inclinata a destra Posizione di destinazione: Inclinata a sinistra. Riflessione pendenza: attivata
	La barra è inclinata a destra. Tuttavia dovrà essere portata in automatico in posizione orizzontale. Il sistema provvederà allo spostamento della barra in tale direzione.

Procedura

þ: Il sensore angolare del cilindro di inclinazione è stato calibrato (sensore angolare inclinazione).

⇨: Durante lo spostamento della barra nella schermata di lavoro verrà indicata una freccia verde.

⇨: Non appena la barra ha raggiunto la posizione orizzontale, apparirà l'icona .

⇨: Il job computer inclinerà la barra nella direzione opposta, fino a raggiungere l'angolo salvato sull'altro lato.

⇨: Durante lo spostamento della barra nella schermata di lavoro verrà indicata una freccia verde.

⇨: Modificando l'inclinazione della barra manualmente, la funzione viene disattivata.
