Manuale di istruzioni - SPRAYER-Controller 3.0

Regolazione degli ugelli

Rappresentazione grafica

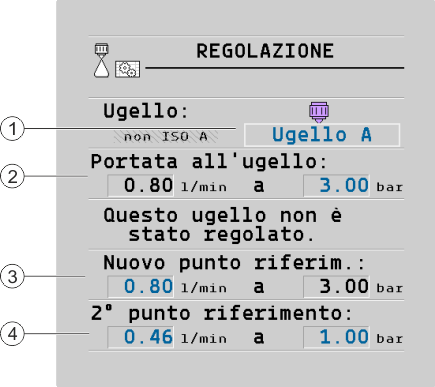

MAZ_Düsen kalibrieren

Schermata "Regolazione"

	Ugello selezionato		Portata all'ugello a 3 bar - Risultato della regolazione
	Portata corrente all'ugello. Modificando la pressione verrà indicata la portata all'ugello ricalcolata.		Per gli ugelli non standard, sarà necessario effetture la regolazione ad un'altra pressione. Essa dovrebbe essere pari alla pressione di lavoro programmata.

		AVVERTENZA
	Agenti da spruzzare o loro residui Pericolo di intossicazione e di irritazioni 1. Pulire accuratamente il serbatoio del liquido di spruzzatura prima della calibrazione. L'irroratrice deve essere libera da agenti da spruzzare o loro residui. 2. Utilizzare per la calibrazione solo acqua pulita. 3. Indossare i dispositivi di protezione prescritti.

Procedura

Per regolare un ugello standard, procedere come segue:

þ: Il serbatoio è riempito di acqua limpida.

þ: La cisterna e le condotte sono prive di residui degli agenti da spruzzare.

1.: - Nella schermata di lavoro, commutare la modalità di spargimento su manuale

2.: - Avviare lo spargimento.

3.: e - Impostare la pressione dell'irroratrice a 3 bar.

4.: Raccogliere nella tazza di misura l'acqua distribuita da vari ugelli per un intervallo di 1 minuto.

5.: Calcolare la quantità di spargimento media.

6.: - Fermare lo spargimento.

7.: - Attivare la modalità automatica.

8.: Passare alla schermata "Regolazione":
> >

9.: Selezionare dalla riga "Ugello" l'ugello da regolare. Gli ugelli standard sono denominati con il loro colore.

10.: -Immettere nel campo sotto la riga "Nuovo punto riferim." la quantità media calcolata in l/min.

11.: Per gli ugelli non definiti sarà necessario immettere sotto il parametro "2° punto riferimento" anche la portata minima dell'ugello. A tal fine sarà necessario ripetere la procedura come per un'altra pressione.

⇨: A questo punto l'ugello selezionato è stato regolato.
