Bedienungsanleitung - Sterzata dell'attrezzo trainato contro la pendenza

Sterzata dell'attrezzo trainato contro la pendenza

In caso di trattamenti su pendenze potrà essere utilizzata la funzione "Compensazione della pendenza".

Funzionamento

Attivando la funzione "Compensazione della pendenza" sarà possibile spostare la traccia dell'attrezzo trainato a destra oppure a sinistra. Il senso di tale spostamento traccia dipende dal lato in cui si trova la pendenza rispetto alla macchina - a sinistra oppure a destra.

Lo scopo della funzione "Compensazione della pendenza" è quello di prevenire, in caso di pendenze, una marcia obliqua dell'attrezzo rispetto alla direzione di trattamento.

Sterzata dell'attrezzo trainato contro la pendenza

	Senza il TRAIL-Control		TRAIL-Control con la sterzatura con fuso a snodo
	TRAIL-Control con il timone sterzante

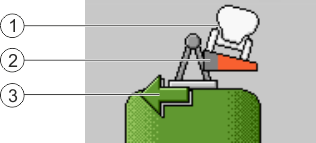

Guida sul pendio

	Senso di inclinazione
	Grado di inclinazione. Rilevato dal sensore di inclinazione. Con la funzione attiva, su superfici piane dovrà essere visualizzata l'icona . In caso contrario il sensore di inclinazione non è calibrato. Il sensore di inclinazione viene regolato con la calibrazione del TRAIL-Control. Ripetere tale procedura, qualora fosse necessario ricalibrare il sensore di inclinazione.
	Senso di marcia del sistema. Durante il percorso il sistema sterzerà l'attrezzo trainato in contropendenza, fino al raggiungimento dell'angolo desiderato. A quel punto scompare la freccia.

Procedura

Per attivare la funzione "Compensazione della pendenza", precedere come segue:

1.: Passare alla schermata "TRAIL-Control":
>
o
>

2.: - Attivare o disattivare la funzione:

⇨: Nella schermata viene indicato, se la funzione è attiva:
- Funzione attivata
- Funzione disattivata

Uso della compensazione della pendenza in modalità automatica

Quando si opera in modalità automatica, l'attrezzo trainato viene sterzato in automatico.

Procedura

Per sterzare in contropendenza in modalità automatica, procedere come segue:

þ: L'attrezzo trainato è dotato di un sensore di inclinazione.

þ: Il sensore di inclinazione è stato collegato durante la calibrazione del TRAIL-Control. Da quel momento la posizione del sensore è rimasta invariata.

þ: È attivata la modalità automatica.

þ: È attivata la funzione "Guida sul pendio".

þ: Il veicolo con l'attrezzo trainato viaggia su una pendenza.

1.: , o , - Sterzare manualmente l'attrezzo trainato nella posizione appropriata dietro al trattore.

⇨: Nella schermata di lavoro appare l'icona . Con il colore rosso viene contrassegnata la posizione richiesta del sensore angolare sul timone.

⇨: Ad ogni pressione sull'icona funzione, il triangolo si colorerà più o meno di rosso.

⇨: Il TRAIL-Control cercherà di sterzare l'attrezzo trainato in tale posizione, fino alla sua successiva correzione manuale.

2.: Effettuata la svolta, quando la pendenza interessa l'altro lato dell'attrezzo trainato, l'angolo verrà ripreso su tale lato.

Uso della compensazione della pendenza in modalità manuale

In modalità manuale sarà necessario sterzare manualmente l'attrezzo trainato contro la pendenza. Potete decidere, se l'attrezzo trainato dovrà seguire la traccia del trattore oppure operare con uno sfalsamento.
