Area Stato barra
La visualizzazione dello stato barra fornisce i seguenti dati:
- ▪
- Numero sezioni
- ▪
- Quali sezioni sono state preimpostate o disinserite
- ▪
- Quali sezioni stano effettuando lo spargimento
Rappresentazione grafica
Le seguenti figure mostrano possibili aspetti che possono assumere le sezioni visualizzate nell'area Stato barra.
Le sezioni 1 e 2 sono chiuse e disattivate.

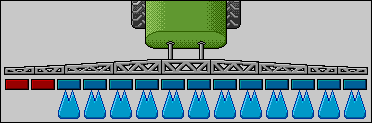

Le sezioni 1 e 2 sono chiuse. Tutte le altre sezioni sono aperte ed irrorano.
Con il SECTION-Control attivo verrà visualizzata anche l'icona rosso-blu di SECTION-Control.
Con il SECTION-Control inattivo, l'icona sarà rossa.
Ogni quadratino sotto al simbolo della barra corrisponde ad una valvola delle sezioni.
Stato sezioni
Se le sezioni vengono gestite in automatico con il SECTION-Control, assicurarsi che non vengano disattivate da una scatola di controllo (S-Box) o mediante un joystick. In tal caso la sezione verrebbe contrassegnata da una x rossa e mantenuta chiusa.
Stato sezioni con SECTION-Control e S-Box
Le irroratrici con EDS (gestione degli ugelli singoli) non dispongono delle valvole delle sezioni. Una sezione è costituita da più ugelli gestiti dai moduli EDS. Il simbolo delle sezioni è suddiviso in più segmenti. Ciascun segmento corrisponde ad un ugello.
Stati sezioni con EDS
