Prima di acquistare gli ugelli - verificare le quantità potenziali di spargimento

Per consentire il passaggio progressivo tra gli ugelli in modalità Vario, i campi di portata degli ugelli montati devono sovrapporsi. Vale a dire che ad ogni pressione deve essere possibile selezionare un ugello idoneo. Allo stesso tempo gli ugelli devono essere selezionati, in modo da consentire tutte le quantità di spargimento da effettuarsi con l'irroratrice.

Nella selezione degli ugelli, osservare quanto segue:

▪: In modalità Vario il job computer deve essere in grado di attivare ogni singolo ugello ed ogni abbinamento ugelli.

▪: La scelta dell'ugello incide sulle quantità di spargimento e sulle velocità di lavoro potenziali. Per poter utilizzare la funzione Vario, questi tre parametri devono essere coordinati tra di loro.

▪: In modalità Vario devono essere fattibili tutte le quantità di spargimento del range seguente: da quella più bassa per l'impiego dell'ugello più piccolo alla pressione minima, fino alla quantità più alta per la gestione simultanea di tutti gli ugelli alla pressione massima.

Per la selezione dell'ugello può esservi utile la grafica dell'applicazione del job computer. La raffigurazione grafica mostra i campi di portata degli ugelli selezionati. In questo modo è possibile verificare ciascun abbinamento ugelli prima dell'ordine.

Procedura

Per verificare se l'abbinamento ugelli programmato è corretto, procedere come segue:

1.: Attivare la modalità Vario.

2.: Nella schermata "Ugelli multipli" impostare gli ugelli desiderati.

3.: - Attivare assist. ugelli.

4.: Nell'Assist. ugelli immettere il campo di portata e velocità di lavoro previsti.

5.: - Visualizzare le quantità potenziali di spargimento. Per maggiori dettagli sulle indicazioni, consultare le figure delle presenti istruzioni.

6.: Montare solo gli ugelli che consentono la verifica mediante il job computer ed alla configurazione dei quali non viene visualizzato nessun messaggio di errore.

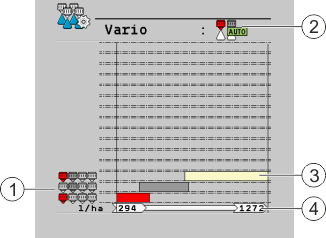

Campi possibili degli ugelli rossi e blu, nel range di pressione compreso tra 2 e 6 bar

	Qui viene indicato a quale abbinamento ugelli si riferisce la barra.		Barra con le quantità di spargimento desiderate. La barra inizia sempre con la pressione più bassa e termina con quella più alta.
	Stato corrente della funzione. In questo caso: Modalità Vario attiva.		Dosaggio minimo e massimo per tutti gli abbinamenti degli ugelli.

In presenza di quantità di spargimento non fattibili per un abbinamento ugelli, si avrà il lampeggio dell'indicazione rosso/gialla:

Campi possibili degli ugelli rossi e verdi, nel range di pressione compreso tra 1 e 6 bar

L'indicazione lampeggia in giallo/rosso. Le quantità di spargimento comprese nell'area lampeggiante non sono compatibili con gli ugelli selezionati.

In molti casi vengono usati 3 ugelli per la protezione fitosanitaria in modalità Vario, mentre il quarto ugello viene escluso dalla modalità Vario ed attivato solo in manuale nello spargimento di fertilizzante liquido.

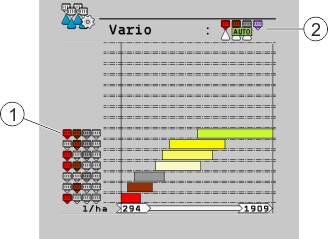

Vario con portaugelli quadrupli L'ugello viola è escluso.

Le quantità di spargimento vengono calcolate senza tenere conto dell'ugello viola.

L'ugello viola è escluso dalla modalità Vario.

In modalità Select le quantità di spargimento possibili vengono visualizzate, tuttavia non è necessario utilizzare un abbinamento senza sovrapposizioni.
