Uso degli ugelli estremità

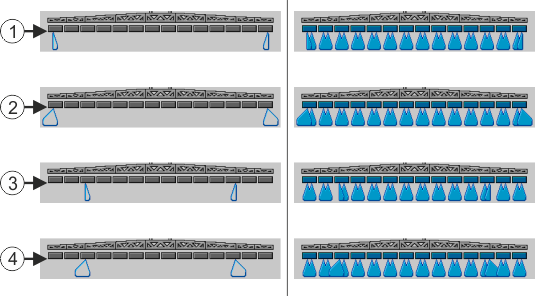

 JR3_Randdüsen in der Arbeitsmaske
Ugelli estremità nella schermata di lavoro: A sinistra prima dello spargimento; a destra durante lo spargimento.
 1
Ugelli bordi sulle sezioni 1 e 14
 2
Ugelli a lunga gittata sulle sezioni 1 e 14
 3
Ugelli bordi sulle sezioni 3 e 12
 4
Ugelli a lunga gittata sulle sezioni 3 e 12


Icona funzione
Significato
 FS_JR3_RD_Kant AN AUS L  FS_JR3_RD_Kant AN AUS R
Per attivare e disattivare gli ugelli bordi sinistro e destro
 FS_JR3_RD_Weit AN AUS L  FS_JR3_RD_Weit AN AUS R
Per attivare e disattivare gli ugelli a lunga gittata sinistro e destro



Procedura



Per controllare gli ugelli estremità, procedere come segue:
1.
Fermare lo spargimento.
2.
Passare alle schermate supplementari:
 FS_JR3_Weiter
⇨
Sullo schermo dovranno essere visualizzate le icone funzione necessarie al controllo degli ugelli estremità.
3.
Premere i rispettivi tasti degli ugelli estremità per poterli visualizzare sullo schermo.
⇨
Sotto al simbolo della barra appaiono i coni d'irrorazione degli ugelli estremità. Tali icone servono solo per visualizzare la posizione degli ugelli estremità.
