Montaggio ed installazionePanoramica del sistemaSistema principale - MAXI


Sistema principale - MAXI

Il sistema è espandibile. Nella versione base è costituito da un job computer il quale è collegato ad un separatore ed alla presa ISOBUS del trattore.

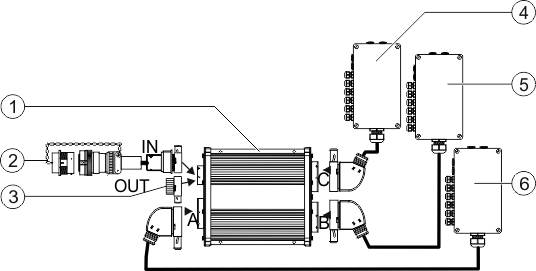

 Hauptsystem_V2
Sistema principale nella versione MAXI 3.0
 1
Job computer ISOBUS SPRAYER-Controller MAXI 3.0
30303187
 2
Cavo di collegamento del job computer al sistema ISOBUS
Collegamento alla presa ISOBUS
Lunghezza del cavo - codice articolo:
1m - 3030314301
2,5m - 3030314601
4m - 3030314401
5,5m - 3030314801
6,5m - 3030314001
8,5m - 3030314201
11m - 3030314101
14m - 3030314701
 3
Coperchio impermeabile antipolvere.
Oppure connettore per gli upgrade.

 4
Separatore C
In base al modello dell'irroratrice
 5
Separatore B
In base al modello dell'irroratrice
 6
Separatore A
In base al modello dell'irroratrice
Upgrade

Il sistema può essere ampliato di nuovi componenti. Ad ogni upgrade al sistema principale viene collegato un ulteriore job computer con il rispettivo cablaggio e separatore. Nei seguenti capitoli troverete la panoramica del sistema.
