Bedienungsanleitung - Spuitboom in- en uitklappen

Met deze functie wordt de spuitboom van de veldspuit in- en uitgeklapt.

De bediening is afhankelijk van de volgende factoren:

▪: Aantal in- en uitklapbare spuitboomdelen.

▪: De soort vergrendeling om de spuitboom in en uit te klappen.

▪: Soort veldspuit.

Pad

U kunt het scherm met deze functie als volgt bereiken:

Opbouw van een spuitboom

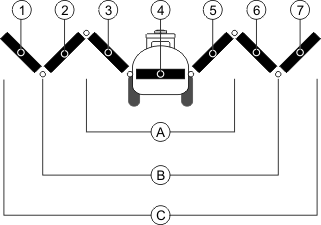

Op de volgende afbeelding wordt de opbouw van spuitbomen getoond en wordt uitgelegd hoe de verschillende spuitboomdelen genoemd worden. De afbeelding toont een veldspuit met een zevendelige spuitboom, maar is ook van toepassing op kleinere spuitbomen.

Feldspritze_Aufbau und Teile des Gestänges_angewinkelt

Delen van de spuitboom van een veldspuit

	Driedelige spuitboom		Spuitboomdeel: linksbinnen
	Vijfdelige spuitboom		Spuitboomdeel: vast deel
	Zevendelige spuitboom		Spuitboomdeel: rechtsbinnen
	Spuitboomdeel: linksbuiten		Spuitboomdeel: midden rechts
	Spuitboomdeel: midden links		Spuitboomdeel: rechtsbuiten

Weergave

Scherm

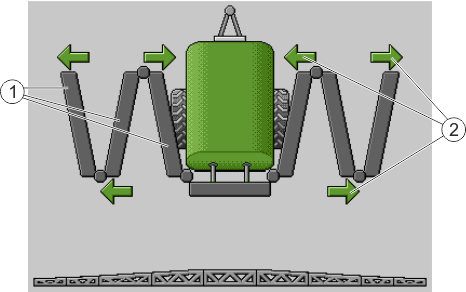

Weergave van de spuitboom in het scherm "In-/uitklappen"

	Uitklapbare onderdelen van de spuitboom
	Symbool: Spuitboomdeel wordt in- of uitgeklapt De pijlen verschijnen bij inklapbare spuitboomdelen en tonen de bewegingsrichting.

Symbool	Betekenis
	De spuitboom bevindt zich ter hoogte van de hefmastsensor. Voorwaarde: Hefmastsensor is gemonteerd.

Functiesymbolen

Op de volgende afbeelding ziet u hoe een zevendelige spuitboom op de functiesymbolen wordt aangegeven.

	Richtingspijlen Pijl naar binnen betekent: inklappen Pijl naar buiten betekent: uitklappen
	Grijze spuitboomdelen worden met dit functiesymbool niet in- of uitgeklapt
	Witte spuitboomdelen worden met dit functiesymbool in- of uitgeklapt

Gebruik de volgende functietoetsen om de functie aan te sturen:

Functie	Driedelige spuitboom	Vijfdelige spuitboom	Zevendelige spuitboom
Binnendeel spuitboom symmetrisch inklappen
Binnendeel spuitboom symmetrisch uitklappen
Middendeel spuitboom symmetrisch inklappen
Middendeel spuitboom symmetrisch uitklappen
Spuitboom linksbuiten uitklappen
Spuitboom rechtsbuiten uitklappen
