Geometrie bij veldspuiten met twee jobcomputers

De volgende afstanden moet u meten en invoeren:

▪: in de hoofdjobcomputer: Afstanden tussen hoofdspuitboom, as en aanhangpunt.

▪: In de extra jobcomputer: Afstand tussen hoofdspuitboom (CRP_2) en extra spuitboom.

Bij systemen met aan een één zijde uitklapbare extra spuitboom, moet u bovendien de afstand DRP_Y invoeren:

▪: Spuitboom bevindt zich alleen aan de linkerkant: 0 cm

▪: Spuitboom aan de rechter zijde: werkbreedte van de spuitboom in cm

Procedure

Zo voert u de spuitgeometrie in de hoofdjobcomputer in:

þ: U hebt in de hoofdjobcomputer de tweede connector geplaatst.

1.: Naar het scherm “Geometrie” in de toepassing van de hoofdjobcomputer gaan:
> > > >

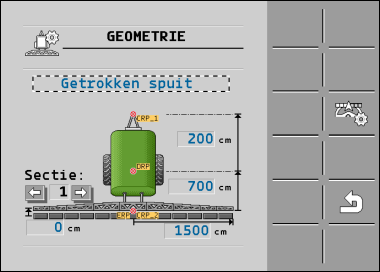

⇨: Het volgende scherm verschijnt:

⇨: Op de illustratie zijn twee rode punten zichtbaar: CRP_1 - aanhangpunt; DRP - as; CRP_2 - werkpunt van de hoofdspuitboom. Van dit punt uit moet u later ook de afstand tot de tweede spuitboom meten.

2.: In de regel boven de tekening het betreffende spuittype instellen.

3.: Voer de gemeten waarden in.

Procedure

Zo voert u de spuitgeometrie in de extra jobcomputer in:

1.: Naar het scherm “Geometrie” in de toepassing van de extra jobcomputer gaan:
> > > >

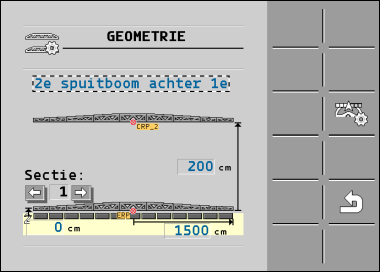

⇨: Het volgende scherm verschijnt:

⇨: De rode punt CRP_2 markeert de eerste spuitboom.

2.: In de regel boven de tekening selecteren, of de tweede spuitboom zich voor of achter de eerste spuitboom bevindt (in bewegingsrichting gezien): “2e spuitboom achter 1e” of “2e spuitboom voor 1e”

3.: Afstand tussen CRP_2 en de tweede spuitboom (ERP) meten en invoeren.
