Hoek spuitboom bij het keren spiegelen

Deze functie helpt u bij het werken op hellend terrein.



Functiebeschrijving



Bij het werken op een helling is de spuitboom gekanteld. Deze functie slaat de kantelhoek op.
Als de veldspuit na de keermanoeuvre in de tegengestelde richting rijdt, wordt de kantelhoek gespiegeld.

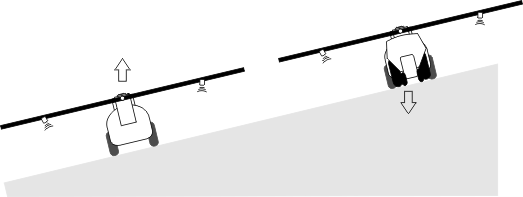

 Darstellung Hang spiegeln
Bij het omkeren kunt op een toets drukken om de spuitboom in de tegenovergestelde richting te laten hellen.



Gebruik de volgende functietoetsen om de functie aan te sturen:

Functiesymbool
Betekenis
 FS_JR3_Hang spiegeln
Activeert de functie. Bij iedere druk op de knop verandert de doelpositie van de spuitboom (witte pijlen).
 FS_JR3_Neigen nach rechts  FS_JR3_Neigen nach links
Kantelt de spuitboom handmatig. Door het drukken wordt de automatische spiegeling van de hellingshoek gestopt.




Weergave


De huidige instelling wordt in het werkscherm via de spuitboom aangegeven als de functie geactiveerd is.

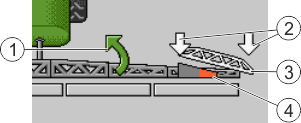

 MAZ_Hang Spiegeln - Symbole - Bedeutung
 1
Huidige bewegingsrichting van de spuitboom.
 3
Huidige spuitboompositie.
 2
Doelpositie van de spuitboom.
 4
Huidige hoek van de hoeksensor op de hellingcilinder.

Afhankelijk van de configuratie kunnen de volgende symbolen verschijnen:

Voorbeelden
Symbool
Betekenis
 SY_Hang waagerecht_Pfeile nach unten
Witte pijlen: doelpositie is horizontaal.
Hoeksensor: horizontale positie is bereikt.
 SY_JR3_Hang R_keine Pfeile
Spuitboom is naar rechts gekanteld. Functie is gedeactiveerd.
 SY_JR3_Hang R_Pfeile L runter Pfeil R hoch
Spuitboom is naar rechts gekanteld. Er moet echter automatisch naar links gekanteld worden. Het systeem zal de spuitboom in deze richting bewegen.
Huidige positie: spuitboom naar rechts gekanteld
Doelpositie: naar links gekanteld.
Hellingsspiegeling: ingeschakeld
 SY_JR3_Hang_Zwei Pfeile nach Unten
Spuitboom is naar rechts gekanteld. Deze moet echter automatisch in de horizontale stand worden gezet. Het systeem zal de spuitboom in deze richting bewegen.



Procedure



þ
U heeft de hoek van de hellingcilinder (hoeksensor helling) gekalibreerd.
1.
Rijd met de veldspuit dwars op de helling.
2.
Spuitboom parallel aan de hellende ondergrond zetten.
3.
 FS_JR3_Hang spiegeln – op de kopakker voor het nemen van de bocht drukken.
⇨
De huidige hoek wordt opgeslagen.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten - Twee witte, naar beneden wijzende pijlen verschijnen.
⇨
Het systeem brengt de spuitboom in de horizontale stand stelling.
⇨
Terwijl de spuitboom bewogen wordt, verschijnt een groene pijl in het werkscherm.
⇨
Wanneer de spuitboom horizontaal staat, verschijnt het symbool  SY_Hang waagerecht_Pfeile nach unten.
4.
Keer pas als de spuitboom horizontaal is.
5.
 FS_JR3_Hang spiegeln - Na het keren éénmaal drukken.
⇨
De jobcomputer kantelt de spuitboom in tegengestelde richting tot de eerder opgeslagen hoek aan de andere kant is bereikt.
⇨
Terwijl de spuitboom bewogen wordt, verschijnt een groene pijl in het werkscherm.
⇨
De functie wordt uitgeschakeld als u de kanteling van de spuitboom handmatig verandert.
