Kalibratie van de flowmeter met de tankmethode



Functiebeschrijving


Bij de tankmethode wordt over een bepaalde tijd een groter volume water uit de tank gereden.
De debietmeter meet in deze tijdspanne de impulsen.
Na het uitrijden moet u het volume uitgereden water invoeren.
De computer bepaalt dan het aantal impulsen per liter.


WAARSCHUWING
Spuitmiddel of restbestanddelen van spuitmiddelen
Gevaar voor vergiftiging of chemische brandwonden
1.
Reinig voor de ijking het spuitmiddelreservoir grondig. De veldspuit moet vrij zijn van spuitmiddelen of van spuitmiddelresten zijn.
2.
Gebruik alleen schoon water tijdens de ijking.
3.
Draag de voorgeschreven beschermingsmiddelen.



Procedure



þ
Alle secties zijn ingeschakeld.
þ
De handmatige modus is ingeschakeld (in het gedeelte "Spuitgegevens" van het werkscherm verschijnt het symbool  SY_JR3_Regelung manu).
þ
Tank is met helder water gevuld. U heeft daarvoor enkele honderden liters helder water nodig.
þ
U kunt de hele combinatie wegen of de hoeveelheid van het gebruikte water met een andere methode meten.
þ
Pomp is ingeschakeld.
1.
Zekerstellen dat aan alle voorwaarden is voldaan.
2.
Tank wegen.
3.
Naar het scherm "Ijking" gaan:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

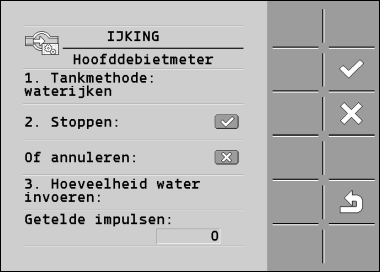

Het volgende scherm verschijnt:

4.
 FS_JR3_Tankmethode - Tankmethode kiezen.
⇨
Het volgende scherm verschijnt:

5.
 FS_JR3_Regelung EIN AUS - Uitrijden starten.
⇨
Tijdens het uitrijden wordt in het scherm "Ijking - Hoofddebietmeter" het aantal impulsen geteld.
6.
Een paar honderd liter uitrijden. Tank niet helemaal leeg maken. Zo vermijdt u dat zich luchtbellen vormen en het resultaat beïnvloeden.
7.
 FS_JR3_Regelung EIN AUS - Uitrijden stoppen.
⇨
Het uitrijden wordt gestopt.
⇨
In de weergave worden geen impulsen geteld.
8.
 FS_JR3_OK - Ijking stoppen.
9.
Tank wegen.
10.
Uitgereden hoeveelheid in liter in de regel "Waterhoeveelheid invoeren" invoeren.
11.
 FS_JR3_Zurück einfach - Verlaat het scherm.
⇨
U heeft de debietmeter met de tankmethode gekalibreerd.
