Jobcomputer configurerenKalibratie van de flowmeterKalibratie van de flowmeter met de spuitdopmethode


Kalibratie van de flowmeter met de spuitdopmethode

Bij de ijking van de debietmeter d.m.v. de sproeimethode bepaalt u de gemiddelde hoeveelheid vloeistof die binnen een bepaalde tijd uit een dop gesproeid wordt.


Functiebeschrijving


Bij de ijking met deze methode moet u zuiver water over de volledige werkbreedte uitrijden en met een maatbeker aan verschillende spuitdoppen de uitgereden hoeveelheid meten.
De debietmeter meet in die tijd de impulsen.
Wanneer u het uitrijden heeft voltooid, moet u invoeren hoeveel water gemiddeld per minuut door een spuitdop gesproeid werd.
De computer berekent dan het aantal impulsen per liter.


WAARSCHUWING
Spuitmiddel of restbestanddelen van spuitmiddelen
Gevaar voor vergiftiging of chemische brandwonden
1.
Reinig voor de ijking het spuitmiddelreservoir grondig. De veldspuit moet vrij zijn van spuitmiddelen of van spuitmiddelresten zijn.
2.
Gebruik alleen schoon water tijdens de ijking.
3.
Draag de voorgeschreven beschermingsmiddelen.



Procedure



þ
U heeft een maatbeker voorbereid, waarmee u de uitgereden hoeveelheid kunt meten.
þ
U heeft een stopwatch voorbereid, om precies een minuut te tellen.
þ
Alle secties zijn van tevoren geselecteerd, en de spuit kan op de totale werkbreedte uitrijden.
þ
Tank is met helder water gevuld.
þ
De ingestelde werkbreedte is correct.
þ
Het aantal spuitdoppen per sectie en het aantal secties is correct aangegeven.
1.
Let erop, dat aan alle voorwaarden is voldaan!
2.
Naar het scherm "Ijking" gaan:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

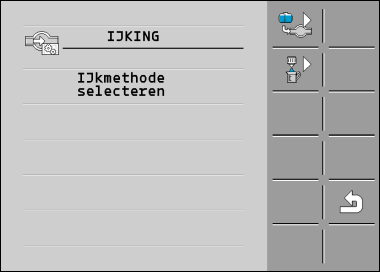

Het volgende scherm verschijnt:

3.
 FS_JR3_Düsenmethode - Spuitmethode kiezen.
⇨

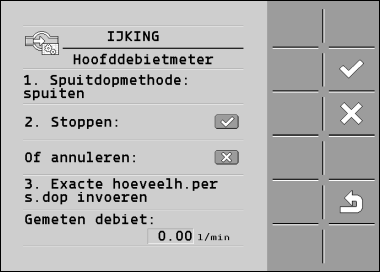

Het volgende scherm verschijnt:
 MA_JR3_Düsenmethode
⇨
In de regel "Gemeten debiet" verschijnt de actuele stroom.
4.
 FS_JR3_Regelung EIN AUS - Uitrijden starten.
5.
Naar een spuitdop gaan en met de voorbereide maatbeker het uitgereden water precies 60 seconden lang verzamelen.
6.
Gesproeide waterhoeveelheid opschrijven.
7.
De laatste twee stappen op meerdere spuitdoppen herhalen.
8.
Een gemiddelde van meerdere metingen vaststellen en noteren.
9.
 FS_JR3_Regelung EIN AUS - Uitrijden stoppen.
⇨
Het uitrijden wordt gestopt.
10.
 FS_JR3_OK - Ijking stoppen.
⇨
In de regel "3. Nauwkeurige hoeveelheid per spuitdop invoeren" verschijnt een invoerveld.
11.
De gemiddeld uitgereden hoeveelheid in liter in dit veld invoeren.
12.
 FS_JR3_Zurück einfach - Verlaat het scherm.
⇨
De waarde van de parameter "Pulsen hoofdstroom" wordt geactualiseerd.
⇨
U heeft de debietmeter met de sproeimethode gekalibreerd.
