Bedienungsanleitung - Getrokken apparaat tegen de helling sturen

Voor het werken op een helling, kunt u de functie "Helling tegenbesturing" gebruiken.

Functiebeschrijving

Wanneer u de functie "Helling tegenbesturing" gebruikt, kunt u het spoor van het aanhangapparaat naar links of naar rechts verleggen. De richting waarin het spoor wordt verlegd hangt ervan af, of de helling links resp. rechts van de machine oploopt of afloopt.

Het is de bedoeling van de "Helling tegenbesturing" functie om te vermijden dat het aanhangapparaat op een helling schuin op de bewerkingsrichting rijdt.

Het getrokken apparaat tegen een helling sturen

	Zonder TRAIL Control		TRAIL Control met wielasbesturing
	TRAIL Control met disselbesturing

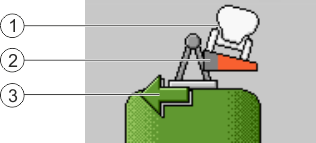

Teg.helling sturen

	Hellingsrichting
	Mate van helling. Gemeten door de hellingsensor. Op vlakke bodem moet hier het symbool verschijnen, wanneer de functie geactiveerd wordt. Is dat niet het geval, dan is de hellingsensor niet gekalibreerd. Hellingsensor wordt tijdens de TRAIL-Control-ijking gekalibreerd. Herhaal deze, wanneer de hellingsensor gekalibreerd moet worden.
	Stuurrichting van het systeem. Tijdens het rijden stuurt het systeem het aanhangapparaat zo lang tegen de helling op, tot de gewenste hoek is bereikt. Dan verdwijnt de pijl.

Procedure

Zo activeert u de functie "Helling tegenbesturing":

1.: Naar het scherm "TRAIL-Control" gaan:
>
of
>

2.: - Functie activeren of uitschakelen:

⇨: In het masker ziet u of de functie is geactiveerd:
- functie geactiveerd
- functie gedeactiveerd

Helling tegenbesturing in de automatische modus gebruiken

Wanneer u in de automatische modus werkt, wordt het aanhangapparaat automatisch gestuurd.

Procedure

Zo stuurt u in de automatische modus tegen een helling:

þ: Het aanhangapparaat is uitgerust met een hellingsensor:

þ: De hellingsensor was bij de ijking van TRAIL-Control aangesloten. De sensorpositie werd sindsdien niet veranderd.

þ: Automatische modus is geactiveerd.

þ: Functie "Teg.helling sturen" is geactiveerd.

þ: Het voertuig met de aanhangapparaat beweegt zich op de helling.

1.: , of , - Aanhangapparaat handmatig in de juiste positie achter de trekker sturen.

⇨: In het werkscherm verschijnt het symbool . De rode kleur markeert de normpositie van de hoeksensor op de dissel.

⇨: Elke keer wanneer u het functiesymbool aanraakt, wordt de driehoek meer of minder rood gekleurd.

⇨: TRAIL-Control zal proberen het aanhangapparaat in deze positie te sturen, tot u de positie weer handmatig corrigeert.

2.: Na het keren, wanneer de helling aan de andere kant van het aanhangapparaat ligt, wordt de hoek aan de andere kant gekopieerd.

Helling tegenbesturing in handmatige modus gebruiken

In de handmatige modus moet u het aanhangapparaat handmatig tegen de helling sturen. U kunt daarbij zelf beslissen, of het aanhangapparaat het spoor van de tractor moet volgen of dat het verlegd moet werken.
