Deelscherm „spuitboominformatie“
In het koppelingscherm vindt u de volgende informatie:
- ▪
- Aantal secties
- ▪
- Welke secties van tevoren geselecteerd of uitgeschakeld zijn
- ▪
- Welke secties rijden uit
Weergave
Op de volgende afbeeldingen is te zien hoe de secties er in het deelscherm met spuitboominformatie kunnen uitzien:
Secties 1 en 2 zijn gesloten en uitgeschakeld.

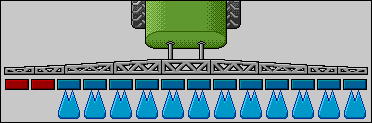

Secties 1 en 2 zijn gesloten. Alle andere secties zijn open en spuiten.
Wanneer SECTION-Control is geactiveerd, verschijnt additioneel het blauw-rode SECTION-Control symbool.
Wanneer SECTION-Control niet mogelijk is, is dit symbool rood.
Iedere rechthoek onder het spuitboomsymbool komt overeen met een sectieventiel.
Sectietoestanden
Wanneer de secties met SECTION-Control automatisch worden geschakeld, moet u ervoor zorgen dat de secties niet via een schakelkast (S-box) of een joystick worden uitgeschakeld. In dit geval zou de sectie met een rood kruis gemarkeerd worden en gesloten blijven.
Sectietoestanden met SECTION-Control en met S-box
Op veldspuiten met EDS (EinzelDüsenSchaltung = schakeling van individuele ventielen) is geen sectieventiel aanwezig. Een sectie bestaat uit meerdere spuitdoppen, die door EDS-modules worden geschakeld. Het sectiesymbool wordt in meerdere segmenten gedeeld. Elk segment komt overeen met een spuitdop.
Sectietoestanden met EDS
