Spuitdopassistent

De spuitdopassistent heeft de volgende taak:
▪
U kunt hier zien hoe het type spuitdop de mogelijke sproeihoeveelheden en snelheden beïnvloed.
▪
U moet hier het gemonteerde spuitdoptype correct selecteren.
▪
U kunt hier de streefwaarde veranderen.


Functiesymbool
Betekenis
 FS_JR3_Taschenrechner wechseln
Verandert de berekende gegevens

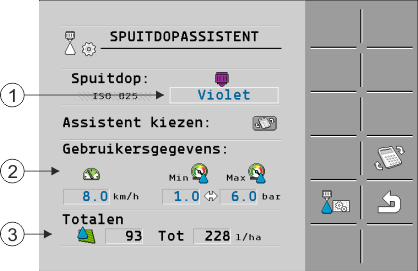

 Düsenassistent 1
Bepaling mogelijk sproeihoeveelheden
 1
Geselecteerde spuitdop
 2
Hier kunt u invoeren:
- beoogde werksnelheid
- optimale druk voor de spuitdop
 3
Hier ziet u, welke sproeihoeveelheden bij deze spuitdop in de ingestelde werksnelheid mogelijk zijn.

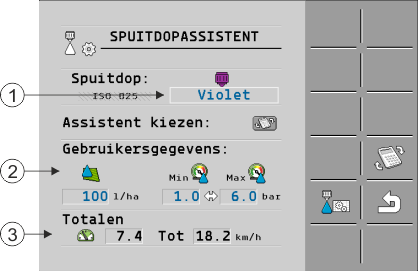

 Düsenassistent 2
Bepaling geschikte spuitdoppen
 1
Geselecteerde spuitdop
 2
Hier kunt u invoeren:
- gewenste sproeihoeveelheid. Deze wordt rechtstreeks door de parameter "Streefwaarde" overgenomen.
- optimale druk voor de spuitdop
 3
Hier ziet u bij welke snelheid deze sproeihoeveelheid bereikbaar is.



Procedure



Zo berekent u welke sproeihoeveelheden met een spuitdop bij een gegeven druk kunnen worden bereikt:
1.
Naar het scherm "Spuitdopassistent" gaan:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Indrukken, zodat het snelheidssymbool  Geschwindigkeit in het gedeelte "Gebruikersgegevens" verschijnt.
3.
Akker met de spuitdopkleur selecteren, om een spuitdop te selecteren.
⇨
De lijst bevat alle normspuitdoppen en vier plaatsen voor de configuratie van eigen spuitdoppen.
4.
In het veld  Geschwindigkeit de gewenste werksnelheid invoeren.
5.
In het gedeelte  SY_JR3_Druckbereich het optimale drukbereik instellen, dat bij de gebruikte spuitdop de gewenste druppelgrootte mogelijk maakt. Deze waarde vindt u in het gegevensblad van de spuitdop.
⇨
Opmerking: Het hier ingestelde drukbereik, wordt niet bij het uitrijden overgenomen.Tijdens het werk moet u zelf ervoor zorgen dat de spuit in het gewenste drukbereik werkt.
⇨
In het gedeelte "Totalen" verschijnen mogelijke sproeihoeveelheden.
Voor zover de berekende sproeihoeveelheid te groot of te klein mocht zijn:
▪
Wijzig de werksnelheid.
▪
Monteer andere spuitdoppen. Voer de berekening voor de nieuwe spuitdopkleur door.



Procedure



De berekening kan ook uitgaande van de gewenste sproeihoeveelheid worden uitgevoerd:
1.
 FS_JR3_Taschenrechner wechseln - Indrukken, zodat het symbool  Istwert in het gedeelte "Gebruikersgegevens" verschijnt.
2.
In het veld  Istwert de beoogde sproeihoeveelheid invoeren.
3.
Drukbereik voor de spuitdopkleur invoeren.
4.
In het gedeelte "Totalen" ziet u bij welke snelheden u de sproeihoeveelheid bereikt.
